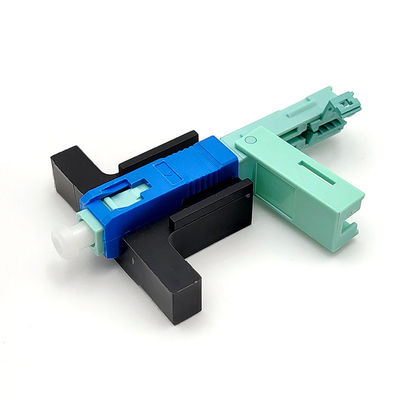

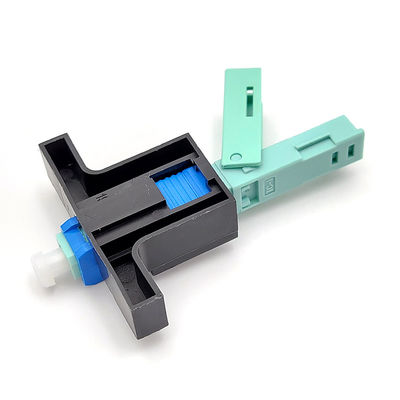

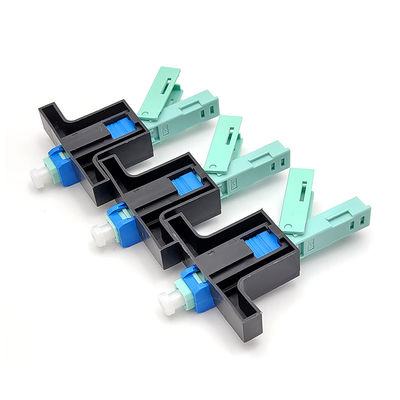

Поле SC UPC пластиковое - installable режим одиночного режима соединителя 5G 4G Multi

Поле SC UPC пластиковое - installable режим одиночного режима соединителя 5G 4G Multi

Падение FTTH привязывает режим соединителя 5G 4G Termiantion сборки на месте SC UPC стекловолокна 2x3mm быстрый одиночный

Соединитель SC/APC быстрый пре-отполированная фабрика, пол-installable соединители которые совершенно исключают потребность для руки полируя в поле. Доказанная технология механического соединения обеспечивающ выравнивание волокна точности, волокно пре-колоть фабрикой заштырит и собственнический индекс-соответствуя комбайн геля для предложения немедленного малопотертого прекращения к или однорежимным или стекловолокнам.

Спецификация

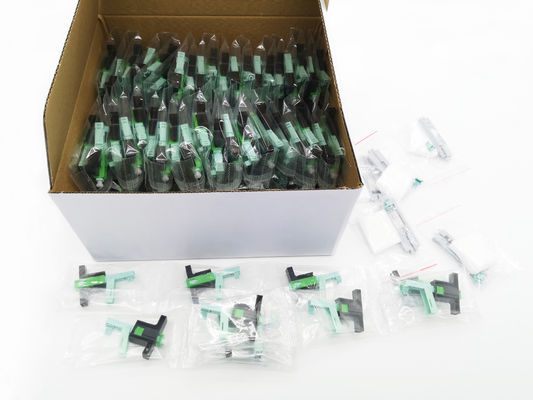

Данные по пакета:

1pc/plastic сумка, 100pcs/inner коробка, внутренняя коробка 10pcs/коробка коробки

Детали продукта:

Эти пластмасса структуры C-паза быстрой пользы соединителя керамические не или металл, вносимая потеря: среднее ≤0.2dB, MAX≤0.4dB, возвращенная потеря: ≥50dB.

Отсутствие эпоксидной смолы потребности или отполированный, пол-installable, волокно врезанное фабрикой

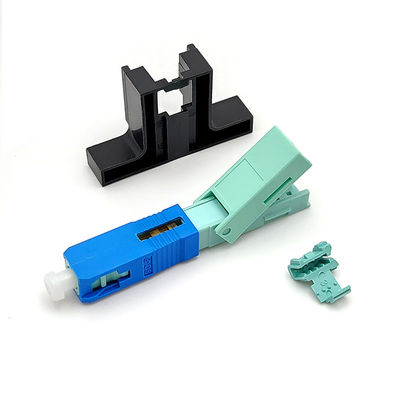

Этот соединитель SC/UPC, тип крышки, полная длина 53mm, будет иметь английское руководство потребителя вместе с пересылкой.

Применитесь к 2mm* кабель падения 3mm или 2.0*1.6mm плоский, которые имеют джиг починки. держать кабель на ботинке для обоих типов кабеля.

Ботинок сальто вверх и вниз типа дизайна, чернота открывают заново инструмент для умножат пользу.

Это хорошее проведение запечатывания, пламя - retardant, и высококачественная пластмасса. Все продукты с ferrule UPC плоским, и с пылезащитным колпачком перед доставкой, и каждым с индивидуальным пакетом.

Как использовать быстрые соединители?

Обрабатывайте волокно

1. Введите кабель падения в стриппер до 50-60mm вне, и обнажайте слой прочности кабеля

2. Отожмите обнажанный кабель в струбцину, там 4points для того чтобы запереть волокно

3. Прокладка слой покрытия кабеля вставкой продольный стриппер волокна для того чтобы обнажать покрытие волокна. Или стриппер Miller пользы выравнивает струбцины волокна.

4. Проверите волокно путем гнуть о направлении 60°into если ок

5. Очистите волокно с тканью алкоголя 0°wipe и 90°again

6. Положите струбцину в монтер длины до стрелки вверх, и прессу к концу

7. Квартира положения на слоте дровосека волокна, выравнивает к концу, и после этого отрезать волокно

8. В конце концов длина волокна будет: 19.4mm и 29.4±0.1mm, видят изображение

Собрание

Проверите черный шкафчик

Введите волокно вместе с входом v до загиба волокна, но более сильно чем 1mm чем вход v

Держите снабжение жилищем, покрытие, и джиг на таком же уровне, принимает переключатель.

Разборка

Соберите вспомогательный джиг, пригонку на переключателе к правому концу

Откройте волокно

Используйте исключительное выпуклое для открытия крышки, открывайте раковину

Повышение 15°to вытягивает вне волокно

Другие подобные типы:

Применение

• Окружающие среды предпосылке
• Соединения на столе для окружающих сред LAN
• Пульты временных соединительных кабелей
• Сразу прекращение оборудования
• Волокно к применениям подписчика/дома (FTTH)
• Требования к ремонта/замены
• Циклы испытания оборудования

2. применитесь к 2mm* кабель падения 3mm или 2.0*1.6mm плоский

3. Керамические пластмасса структуры C-паза не или металл, хорошее проведение запечатывания, пламя - retardant

4. вносимая потеря: среднее ≤0.2dB, MAX≤0.4dB

5. потеря возвращения: ≥50dB

6. Отсутствие эпоксидной смолы потребности или отполированный, пол-installable, волокно врезанное фабрикой
