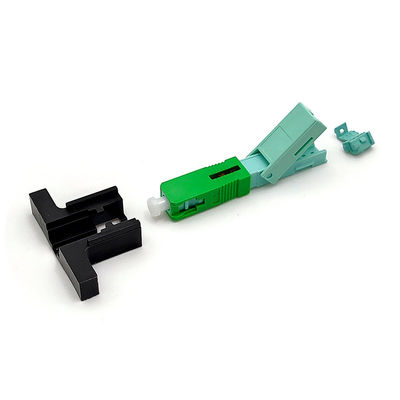

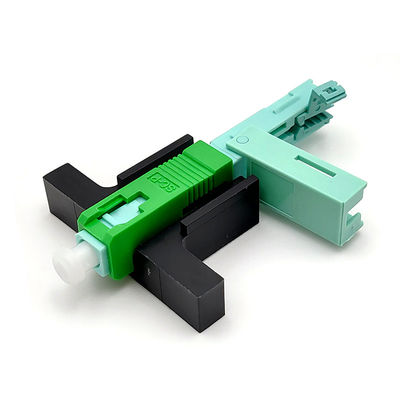

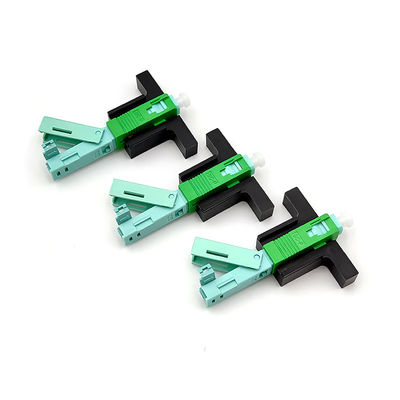

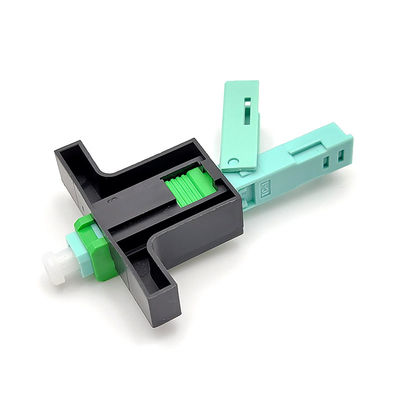

оптическое волокно C-паза 5G 0.2dB керамическое прекратило поле - installable кабель падения соединителя 2*3mm SC APC

оптическое волокно C-паза 5G 0.2dB керамическое прекратило поле - installable кабель падения соединителя 2*3mm SC APC

Продайте пункт:

1.SC/APC, тип крышки, полная длина 53mm

2. применитесь к кабелю падения волокна 2mm* 3mm

пластмасса структуры C-паза 3.Ceramic не или металл, хорошее проведение запечатывания, пламя - retardant

4. вносимая потеря: среднее ≤0.2dB, MAX≤0.4dB

5. потеря возвращения: ≥50dB

6. Отсутствие эпоксидной смолы потребности или отполированный, пол-installable, волокно врезанное фабрикой

Описание

Оптическое волокно SC/APC быстрый соединитель конструирован для FTTH новое поколение соединителя волокна

использованный в собрании. Он может обеспечить открытый тип подачи и Пре-бросания продуктов, которых оптически и

механическая спецификация встречает стандартный соединитель стекловолокна.

Оно конструировано для высококачественного и высокой эффективности для установки структура гофрируя положения

уникальному дизайну, и не нужно клеить, не полируя никакие никакие потребляемые вещества. Принятие волокна

пре-установленные структура, и удобный для установки поля.

Спецификация

Применение

• Окружающие среды предпосылке
• Соединения на столе для окружающих сред LAN
• Пульты временных соединительных кабелей
• Сразу прекращение оборудования
• Волокно к применениям подписчика/дома (FTTH)
• Требования к ремонта/замены
• Циклы испытания оборудования

Особенности

1. Точные механические размеры
2. Низкая вносимая потеря, потеря высокого дохода
3. Исполняет стандарт IEC61754-4
4. Repeatable времена никакие более менее чем 50 раз;
5. Дизайн жизненного периода, больше чем 30 лет.
6. Обеспечьте открытый тип подачи и Пре-бросания продуктов

7. Принятие структуры пре-установленной волокном

8. Удобный для установки поля
9. Отсутствие требуемые эпоксидная смола или полировать, легкое собрание в поле
10. Прекращение волокна можно переустановить, сохраняет время и энергию, уменьшить утиль
11. Отсутствие экстренныйого выпуска потребности тоже, охотно - доступный

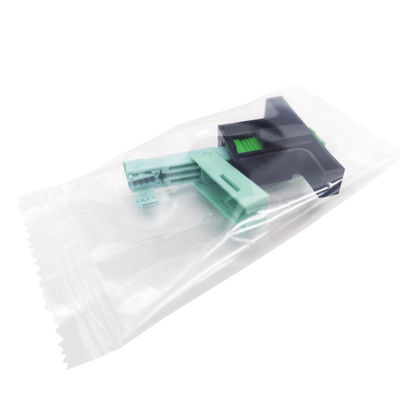

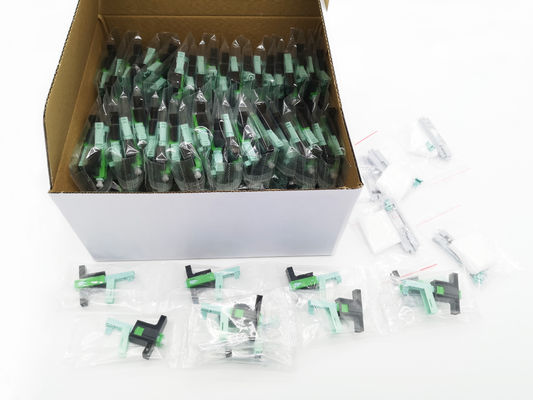

Данные по пакета:

1pc/plastic сумка, 100pcs/inner коробка, внутренняя коробка 10pcs/коробка коробки

Детали продукта:

Английское руководство потребителя: внутренняя коробка 1pcs/100pcs

Как использовать быстрые соединители?

Обрабатывайте волокно

1. Введите кабель падения в стриппер до 50-60mm вне, и обнажайте слой прочности кабеля

2. Отожмите обнажанный кабель в струбцину, там 4points для того чтобы запереть волокно

3. Прокладка слой покрытия кабеля вставкой продольный стриппер волокна для того чтобы обнажать покрытие волокна. Или стриппер Miller пользы выравнивает струбцины волокна.

4. Проверите волокно путем гнуть о направлении 60°into если ок

5. Очистите волокно с тканью алкоголя 0°wipe и 90°again

6. Положите струбцину в монтер длины до стрелки вверх, и прессу к концу

7. Квартира положения на слоте дровосека волокна, выравнивает к концу, и после этого отрезать волокно

8. В конце концов длина волокна будет: 19.4mm и 29.4±0.1mm, видят изображение

Собрание

Проверите черный шкафчик

Введите волокно вместе с входом v до загиба волокна, но более сильно чем 1mm чем вход v

Держите снабжение жилищем, покрытие, и джиг на таком же уровне, принимает переключатель.

Разборка

Соберите вспомогательный джиг, пригонку на переключателе к правому концу

Откройте волокно

Используйте исключительное выпуклое для открытия крышки, открывайте раковину

Повышение 15°to вытягивает вне волокно
