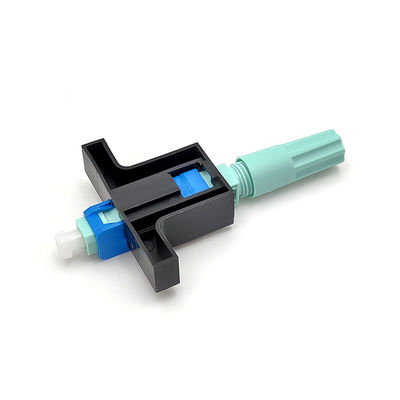

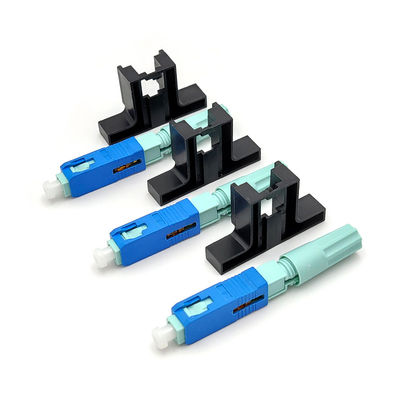

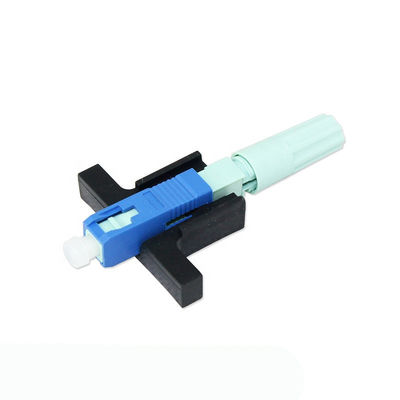

поле SC UPC FTTX 5G LX58 - installable синь плоского кабеля оптического волокна соединителя

поле оптического волокна SC UPC 5G FTTx 0.3dB LX58 быстрое - installable синь плоского кабеля соединителя Figure-8

Соединитель сборки на месте популярное решение для оптически проводки внутри зданий и полы для применений LAN & CCTV и расширения FTTH, он обеспечивает для того чтобы быть соединителем выбора должностными лицами, муниципалитетами, общими назначениями & альтернативными несущими. SC, LC, или ST FC могут быть выбрать, и поставляют еду для 250um к 900um, и 2.0mm, режима диаметра 3.0mm одиночного. Ferrule может быть ПК или APC.

Спецификация Techanical

Данные по пакета:

• 1pc/plastic сумка, 100pcs/inner коробка, внутренняя коробка 10pcs/коробка коробки

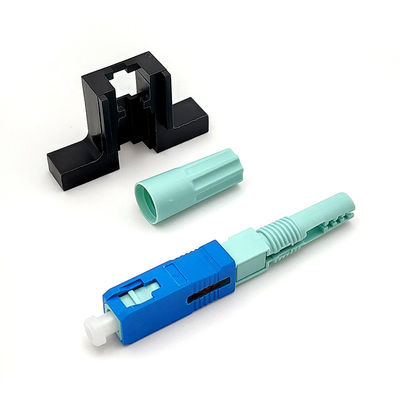

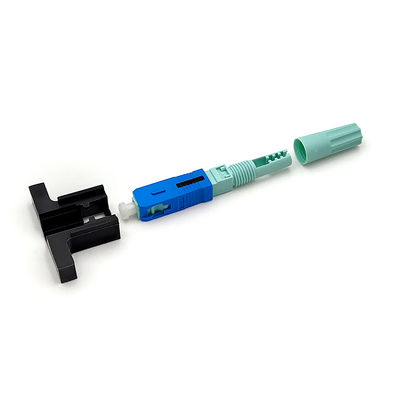

Быстрая структура соединителя:

Применение

• Окружающие среды предпосылке
• Соединения на столе для окружающих сред LAN
• Пульты временных соединительных кабелей
• Сразу прекращение оборудования
• Волокно к применениям подписчика/дома (FTTH)
• Требования к ремонта/замены
• Циклы испытания оборудования

Как использовать быстрые соединители?

Обрабатывайте волокно

1. Введите кабель падения в стриппер до 50-60mm вне, и обнажайте слой прочности кабеля

2. Отожмите обнажанный кабель в струбцину, там 4points для того чтобы запереть волокно

3. Прокладка слой покрытия кабеля вставкой продольный стриппер волокна для того чтобы обнажать покрытие волокна. Или стриппер Miller пользы выравнивает струбцины волокна.

4. Проверите волокно путем гнуть о направлении 60°into если ок

5. Очистите волокно с тканью алкоголя 0°wipe и 90°again

6. Положите струбцину в монтер длины до стрелки вверх, и прессу к концу

7. Квартира положения на слоте дровосека волокна, выравнивает к концу, и после этого отрезать волокно

8. В конце концов длина волокна будет: 19.4mm и 29.4±0.1mm, видят изображение

Собрание

Проверите черный шкафчик

Введите волокно вместе с входом v до загиба волокна, но более сильно чем 1mm чем вход v

Держите снабжение жилищем, покрытие, и джиг на таком же уровне, принимает переключатель.

Разборка

Соберите вспомогательный джиг, пригонку на переключателе к правому концу

Откройте волокно

Используйте исключительное выпуклое для открытия крышки, открывайте раковину

Повышение 15°to вытягивает вне волокно
