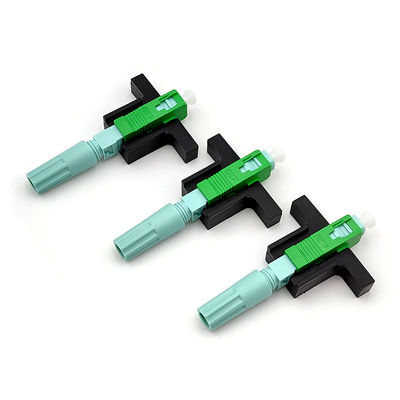

Режим крытого соединителя оптического волокна соединителя 5G FTTx 0.3dB быстрого быстрого одиночный

Кабель соединителя Figure-8 крытой сборки на месте стекловолокна SC APC 5G FTTx 0.3dB LX58 быстрый

Оптическое волокно SC/APC быстрый соединитель конструирован для FTTH новое поколение соединителя волокна используемое в собрании. Оно может обеспечить открытое

подача и тип Пре-бросания продуктов, которых оптически и механическая спецификация встречает стандартный соединитель стекловолокна.

Оно конструировано для высококачественного и высокой эффективности для установки структура гофрируя положения уникальный дизайн, и не нужно склеить,

не полировать никакие никакие потребляемые вещества. Принятие структуры пре-установленной волокном, и удобный для установки поля.

Особенности

1. Тип винта круга SC/APC, полная длина 58mm

2. применитесь к кабелю падения волокна 2mm* 3mm

3. Керамические пластмасса структуры C-паза не или металл, хорошее проведение запечатывания, пламя - retardant

4. вносимая потеря: среднее ≤0.2dB, MAX≤0.4dB

5. потеря возвращения: ≥50dB UPC, ≥65db APC

6. Отсутствие эпоксидной смолы потребности или отполированный, пол-installable, волокно врезанное фабрикой

Спецификация

Детали продукта:

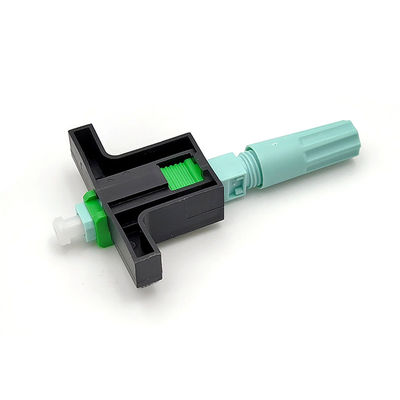

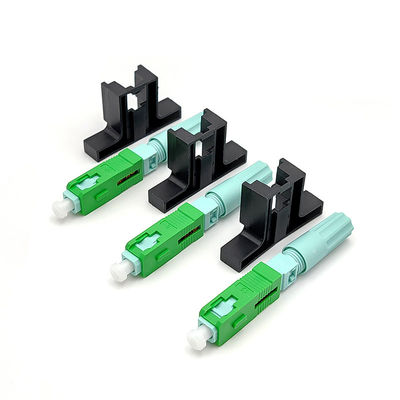

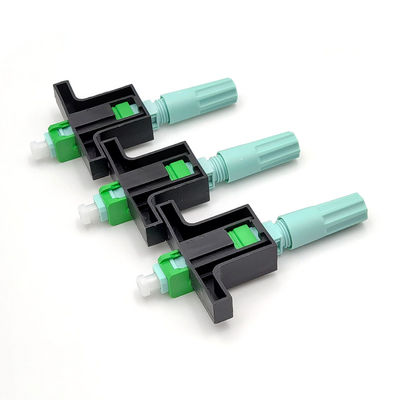

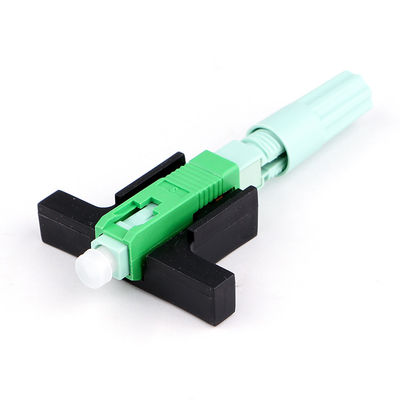

Каждое одно имеет черный переключатель, который нужно раскрыть и закрыть волокно дальше сидите конструкция, ботинок круглый который может привинтить время от времени открытое соединители.

Все соединители сделаны из высококачественной пластмассы, обеспечивают стабильность хорошей работы и стойкость;

1pc/plastic сумка, 100pcs/inner коробка, внутренняя коробка 10pcs/коробка коробки

Как использовать быстрые соединители?

Обрабатывайте волокно

1. Введите кабель падения в стриппер до 50-60mm вне, и обнажайте слой прочности кабеля

2. Отожмите обнажанный кабель в струбцину, там 4points для того чтобы запереть волокно

3. Прокладка слой покрытия кабеля вставкой продольный стриппер волокна для того чтобы обнажать покрытие волокна. Или стриппер Miller пользы выравнивает струбцины волокна.

4. Проверите волокно путем гнуть о направлении 60°into если ок

5. Очистите волокно с тканью алкоголя 0°wipe и 90°again

6. Положите струбцину в монтер длины до стрелки вверх, и прессу к концу

7. Квартира положения на слоте дровосека волокна, выравнивает к концу, и после этого отрезать волокно

8. В конце концов длина волокна будет: 19.4mm и 29.4±0.1mm, видят изображение

Собрание

Проверите черный шкафчик

Введите волокно вместе с входом v до загиба волокна, но более сильно чем 1mm чем вход v

Держите снабжение жилищем, покрытие, и джиг на таком же уровне, принимает переключатель.

Разборка

Соберите вспомогательный джиг, пригонку на переключателе к правому концу

Откройте волокно

Используйте исключительное выпуклое для открытия крышки, открывайте раковину

Повышение 15°to вытягивает вне волокно

Другие подобные типы:

Применение

• Окружающие среды предпосылке
• Соединения на столе для окружающих сред LAN
• Пульты временных соединительных кабелей
• Сразу прекращение оборудования
• Волокно к применениям подписчика/дома (FTTH)
• Требования к ремонта/замены
• Циклы испытания оборудования
