Прочное поле - installable SC UPC APC SM SX разъема для LAN ODF FTTH

Основная информация
Место происхождения: Китай
Фирменное наименование: YINGDA
Сертификация: ISO
Номер модели: FS-SCU-09-09B
Количество мин заказа: 100 ПК
Цена: Negotiable

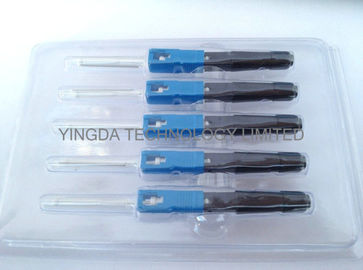

Упаковывая детали: 5 части или 10pcs/коробок волдыря
Время доставки: через 5 рабочих дней после полученной компенсации
Условия оплаты: T / T или западное соединение
Поставка способности: 500000 штук в месяц
Подробная информация
Применение: FTTH, LAN, ODF Тип разъема: sc/upc
Тип волокна: SMF-28e Тип кабеля: одиночный режим 9/125um
Диаметр кабеля: 0.9mm цвет дома conneector: синий
Вносимая потеря: максимальное <0.5dB, Typical<0.3dB возвращение потерь: ≥50dB

Характер продукции

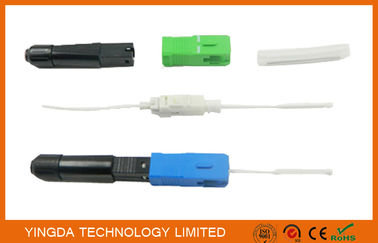

Прочное поле - installable SC UPC APC SM SX разъема для LAN ODF FTTH



Описание



Сплавливание SC соединени-на разъеме тип быстрый разъем стекловолокна, но свой соединяя пункт внутрь

конец разъема, соответствующе исключает отрезки провода соединяя. Преимущество никакая потребность

дополнительное предохранение после того как соединение, как поднос соединения, закрытие соединения, коробка распределения. В подряде

к конструкции разъема механически соединения, оно aintenance разъема V-паза спасения механически

и цена деятельности и прочная, которая опрокидывает принципиальную схему та высокая цена машины соединения

и не применитесь к конструкции FTTH.





Характеристики

  1. Низкая цена деятельности, высокая эффективность
  2. Быстро достигните приобъектного соединения прекращения
  3. Легкие деятельность или польза
  4. Части заварки давления принимают новую уникально конструкцию структуры, установку без injectino клея,
  5.  отсутствие молоть,
  6. отсутствие потребляемых веществ
  7. Высокое качество установки, высокий показатель успеха и установка голодают, etc
  8. Легкий для того чтобы снести
  9. Точные механически размеры
  10. Все материалы соответствуют к ROHS



Применение

  • Соединение оптического волокна FTTH терминальное
  • Сеть LAN
  • Реформирование ODF и новый гибкий провод ODF на месте.



Спецификация



Деталь

Параметр

Кабель

кабель падения 3.1*2.0mm

Диаметр волокна

125um (G657A2 оголяют волокно)

Плотный диаметр буфера

250um

Тип волокна

Одиночный режим OS1 9/125um

Вносимая потеря

≤0.3dB

Возвращенная потеря

≤-50dB

Чуть-чуть закрепленность твердого тела волокна

>250g

Работая температура

-40℃-+80℃

Tensible прочность

60N (5kgs для 2mins)

Испытание методом сбрасывания

4 высокого метра направления пола цемента одновременно, в полном 3times







* Пожалуйста используйте подгонянную машину FTTH плавя



* Порекомендованное потребляемое вещество:

Держите поставку следующих пунктов

  • Денатурированный спирт
  • Корпи-свободные ткани
  • Пробирка хлопка

Данные по заказа

FS-XXX-XX-XXX

         1 до 2 -34



Сплавливание FS=

соединение

1

2

3

4

Тип разъема

Волокно внутрь

Применимый кабель

диаметр

Цвет дома

SCU=SC/UPC

SCA=SC/APC

FCU=FC/UPC

09=0.9mm

25=250um оголяют волокно

09=0.9mm

20=2.0mm

30=3.0mm

B=blue

B=black

G=green

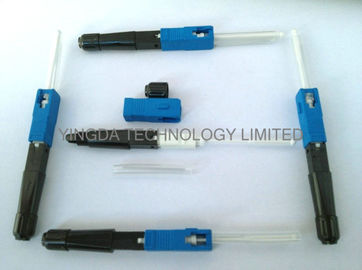

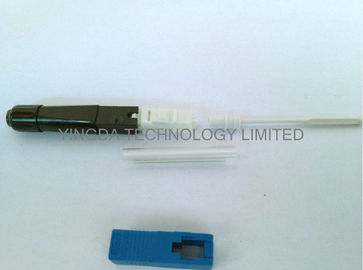

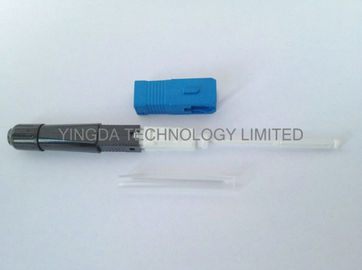

Прочное поле - installable SC UPC APC SM SX разъема для LAN ODF FTTHПрочное поле - installable SC UPC APC SM SX разъема для LAN ODF FTTHПрочное поле - installable SC UPC APC SM SX разъема для LAN ODF FTTH

Сплавливание Соединени-на шагах инструкции разъема



1. Подготовка

2. Положите снабжение жилищем и гайку пробки жар-сокращения до конца в кабель волокна

3. Используйте стриппер плоск-волокна для того чтобы обнажать заволакивание о 45mm

4. Используйте стриппер волокна для того чтобы обнажать объявление слоя волокна покрывая очистьте волокно, тогда установьте optial волокно к держателю.

5. Отрежьте волокно дровосеком волокна

6. Установьте собранный держатель в машину соединения сплавливания

7. Обнажайте слой волокна 0.9mm покрывая

8. Очистьте стекловолокно и положите его в держатель машины splicer сплавливания

9. Отрежьте волокно дровосеком волокна

10. Положите держатель в машину splicer сплавливания

11. После держателя 2 инструменты подготавливают, закрывают машину сплавливания, сплавливание старта

12. После сплавлять, раскройте машину и примите вне весь соединять-разъем тщательно

13. Введите пробку жар-сокращения к кабелю соединять-разъема тщательно, тогда положите разъем соединенный целым в машину сплавливания и начните нагреть вверх

14. Извлекайте разъем от машины сплавливания после около топления 90s, и после этого охлаждать вниз для около 5s

к 10s.

15. Выполните агрегат
