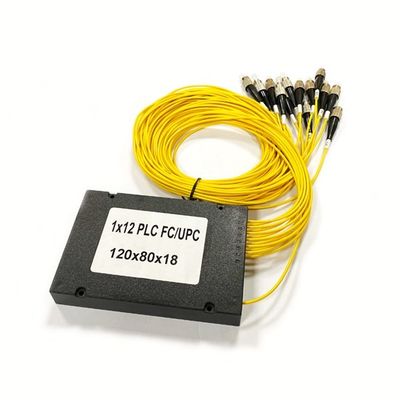

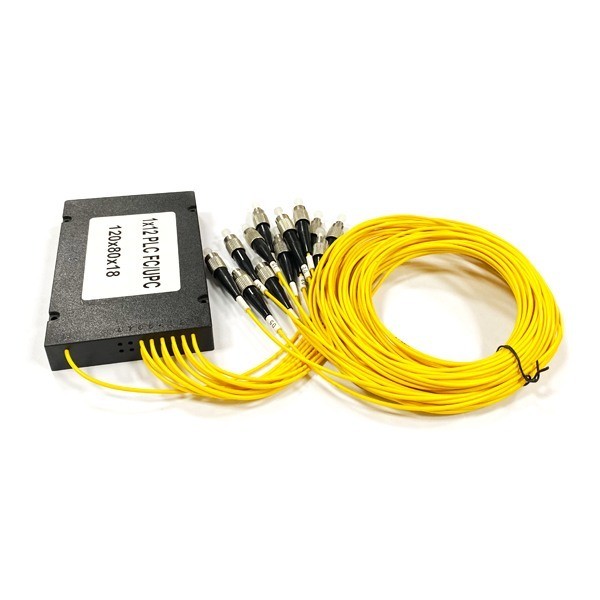

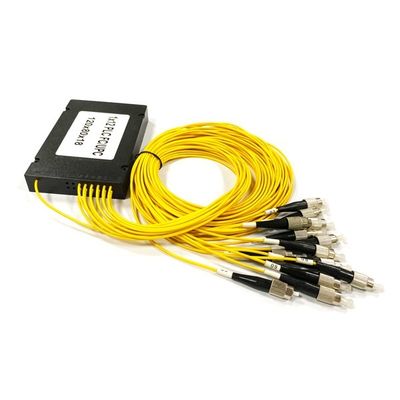

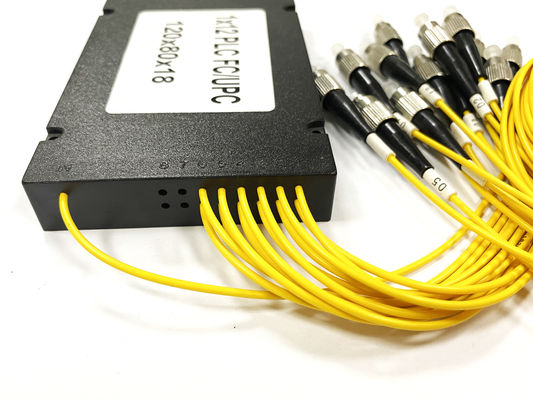

Высококачественный FTTH 1x12 FC соединитель оптоволоконная коробка дистрибьютор ABS коробка PLC разделитель для стойки патч панель

Высококачественный FTTH 1x12 FC соединитель оптоволоконная коробка дистрибьютор ABS коробка PLC разделитель для стойки патч панель

Наименование марки:	YINGDA
Номер модели:	YD-PLC-LG-108-FC-15
МОК:	50 шт
цена:	1.1USD-4.58USD
Время доставки:	5-8 дней после оплаты

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

ISO SGS ROHS

Разъем:

FC SC LC ST все в порядке

тип волокон2:

G657A1, G652D Корнинг-волокно SMF-28e

Вставка потеря:

10.2 / 10,5 дБ

Однородность (макс.):

dB 1,5

Длина волны:

1260 - 1650 нм

PDL (макс.):

0,2 db

Размер модуля:

100×80×10 мм

Квадратный размер трубки:

40×4×4 мм

Плоский размер трубки:

60×7×4 мм

Длина волокна:

1.5Meter

Диаметр кабеля:

2,0 мм

Упаковывая детали:

1pc/box

Поставка способности:

10 000 шт в месяц

Выделить:

FTTH 1x12 PLC splitter ABS box

FC connector fiber optical distributor

rack patch panel PLC splitter

Описание продукта

Высококачественный FTTH 1x12 FC Connector Fiber Optical Box Distributor ABS Box PLC Splitter Для стоечной патч-панели

Оптический разветвитель планарного световодного контура (PLC) - это тип устройства управления оптической мощностью, изготовленный с использованием технологии оптического волновода на основе кремнезема. Он отличается небольшим размером, высокой надежностью и
широким диапазоном рабочих длин волн и хорошей однородностью каналов, и широко используется в сетях PON для реализации разделения мощности оптического сигнала.

YINGDA предоставляет полную серию разветвителей 1xN и 2xN для конкретных применений. Все продукты соответствуют требованиям GR-1209-CORE-2001 и GR-1221-CORE-1999.

Особенности

Низкие вносимые потери и PDL
Высокая изоляция
Компактный размер
Хорошая однородность каналов
Широкий рабочий диапазон длин волн 1260-1650 нм
Высокая надежность и стабильность

Соответствие

Telcordia GR-1209-CORE
Telcordia GR-1221-CORE
RoHS

Спецификация

Таблица 1 – 1×N PLC Splitter

Параметры	1×2	1×4	1×8	1×16	1×32	1×64
Рабочая длина волны (нм)	1260～1650
Тип волокна	G657A или указанный заказчиком
Вносимые потери (дБ) (мин/макс)	3.8/4.0	7.2/7.4	10.5/10.7	13.5/13.7	16.5/16.9	20.5/21.0
Равномерность потерь (дБ)	0.6	0.6	0.8	1.2	1.5	2.5
Обратные потери (дБ)	55	55	55	55	55	55
Зависимость потерь от поляризации (дБ)	0.2	0.2	0.3	0.3	0.3	0.4
Направленность (дБ)	55	55	55	55	55	55
Рабочая температура (℃)	-40～+85
Температура хранения (℃))	-40～+85
Рабочая влажность	5% ~ 85% относительной влажности
Влажность хранения	5% ~ 85% относительной влажности
Размер устройства (мм) (Д×Ш×В)	40×4×4	40×4×4	40×4×4	50×4×4	50×7×4	60×12×4
Размер модуля (мм) (Д×Ш×В)	100×80×10	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18
Размер мини-модуля (мм) (Д×Ш×В)	50×7×4	50×7×4	60×7×4	60×12×4	80×20×6	Н/Д

Таблица 2 – 2×N PLC Splitter

Параметры	2×2	2×4	2×8	2×16	2×32	2×64
Рабочая длина волны (нм)	1260～1650
Тип волокна	G657A или указанный заказчиком
Вносимые потери (дБ) (мин/макс)	3.9/4.2	7.5/7.8	11.2/11.5	14.2/14.5	17.2/17.7	21.0/21.5
Равномерность потерь (дБ)	0.8	1.5	1.5	1.8	2.0	2.5
Обратные потери (дБ)	55	55	55	55	55	55
Зависимость потерь от поляризации (дБ)	0.2	0.2	0.4	0.4	0.4	0.4
Направленность (дБ)	55	55	55	55	55	55
Рабочая температура(℃))	-40～+85
Температура хранения (℃))	-40～+85
Рабочая влажность	5% ~ 85% относительной влажности
Влажность хранения	5% ~ 85% относительной влажности
Размер устройства (мм) (Д×Ш×В)	40×4×4	50×4×4	50×4×4	50×7×4	60×7×4	60×12×4
Размер модуля (мм) (Д×Ш×В)	100×80×10	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18
Размер мини-модуля (мм) (Д×Ш×В)	60×7×4	60×7×4	60×7×4	60×12×4	80×20×6	Н/Д

Таблица 2 – 2×N PLC Splitter

Параметры	2×2	2×4	2×8	2×16	2×32
Рабочая Длина волны (нм)	1260~1650
Тип волокна	SMF-28e или указанный заказчиком
Вносимые потери (дБ) (S/P Grade)	4.2	7.6	11.0	14.5	17.5
Равномерность потерь (дБ)	0.8	1.5	1.5	2.0	2.5
Обратные потери (дБ) (S/P Grade)	50/55	50/55	50/55	50/55	50/55
Зависимость от поляризации Потери (дБ)	0.2	0.2	0.3	0.4	0.4
Направленность (дБ)	55	55	55	55	55
Зависимость от длины волны Потери (дБ)	0.3	0.5	0.5	0.5	0.5
Температурная стабильность (-40~85 °C)(дБ)	0.5	0.5	0.5	0.5	0.5
Рабочая температура (°C)	-40~85
Температура хранения (°C)	-40~85
Размер модуля (мм) (Д×Ш×В)	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18

Примечания

Указано без разъемов.
Добавьте дополнительные потери 0,2 дБ на разъем.
1x64, 1x128, 2x64 также могут быть предложены

.Применение

FTTH
Сеть PON
Кабельные каналы
Коммуникационное оборудование

Высококачественный FTTH 1x12 FC соединитель оптоволоконная коробка дистрибьютор ABS коробка PLC разделитель для стойки патч панель 0

lx12 разделение, разъем SC/APC.

Низкие вносимые потери, низкие потери, зависящие от поляризации, низкое обратное отражение.

Компактная структура
Небольшой размер, его можно напрямую установить в различные распределительные коробки и занять мало места.

Отличное качество чипов

Потери света не чувствительны к длине волны, и он может удовлетворить потребности передачи различных длин волн

Высококачественный FTTH 1x12 FC соединитель оптоволоконная коробка дистрибьютор ABS коробка PLC разделитель для стойки патч панель 2

Поддержка разъемов SC LC FC ST, любой метр по вашему требованию.
