16 Порт Волоконно-оптический разделительный ящик S 1*8 1*16 Квадратный кабельный выходной порт для создания и управления сетью FTTx

FDB0216HF Оптический разделитель NAP Box

Оборудование используется как конечная точка для питающего кабеля для подключения к кабелю спуска в системе сети связи FTTx.и распределение может быть сделано в этом поле, и в то же время обеспечивает надежную защиту и управление строительством сети FTTx.

16 Порт FTTH кабельной коробки характеристики

• Общая замкнутая конструкция с ключом и застежками
• Высокопрочный инженерный пластик, влагостойкий, водостойкий, пылестойкий, антивозрастный
• Настенная установка, установка на столбе или установка в воздухе, уровень защиты до IP65
• Застегивание питающего кабеля и кабеля сброса, сцепление волокон, фиксация, хранение, распределение... и т.д. все в одном
• Кабель, козыри и шнурки проходят по своим путям, не мешая друг другу, это простое обслуживание.
• Распределительная панель может быть перевернута, питательный кабель может быть помещен через порт экспрессии, легко для обслуживания и установки.

Спецификация

Подробная информация о продукте:

Кабельные порты

Вход кабеля: 2 кабельных железы, 1 неразрезанный порт, диаметр 13,5 мм

Выход кабеля: 16 штук квадратных плоских кабельных портов 2.0 * 3.0 мм

Максимальная емкость: 6 ядра 1 слой, двойной слой 12 ядра

Поднос скреплен на задних скобках, вы можете снять его для быстрой и простой работы на месте.

Нижняя стойка имеет отверстия для стальных труб и боковых соединителей ввода разделителя, которые обеспечивают стабильность при длительной транспортировке, не ломаются или не портутся волокна. Пластина адаптера из пластика,и может удерживать максимум. 16 штук SC адаптеров или LC дуплексных адаптеров.

На панели адаптера есть отверстия и выступы для фиксации адаптера, который можно закрепить без винтов.Только выступающий должен быть выровнен с отверстием винта на адаптере и металлической пружины часть самого адаптера может быть закреплена.

Плита также может быть вставлена в резервированное отверстие, чтобы сделать его на месте, не нужно винтов для закрепления.

Есть кабельные зажимы для крепления на кабеле на нержавеющих скобках, в общей сложности 4 штук кабельного входа: 1 неразрезанный порт (средний протяженность) и 2 кабельные железы, 16 штук выхода кабеля.

Полная коробка довольно часто используется для наружной установки на стену или на столб, анти-УФ, внутри крышки есть наклейка с лазерной маркировкой.Коробка открыта и закрыта винтовыми стержнями спереди и 2 винтами Аллена (клапанами) с обеих сторонЧто делает строительство FTTH быстрым и безопасным.

Есть три режима адаптер панель для выбора: пластинка адаптера с 2 тарелки, держатель адаптера с подносом, разделителя кассетный держатель

Способ установки:

Стандартное оборудование

Сплиц-трей 2 штуки, 4 штуки настенные расширительные винты, 16 штуки защитный рукав из волокна, 4 штуки кабельной зажимы, нейлоновые галстуки, пластина адаптера для 16 x адаптеров, защитная трубка для кабеля, ключ, PG 13.5 кабельных узлов для портов распределения, комплекты для установки на столб (необязательно).

Сопутствующие продукты:

FTTH-кабель SC-полевой быстрый соединитель SC-оптическая связка

         FTTH-кабель с оптоволоконными козырями

Применение

• Установка на стене, на столбе
• Подходит для ftth предварительно подключенный кабель с подключениями SC/LC

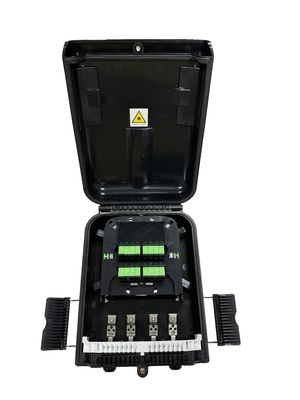

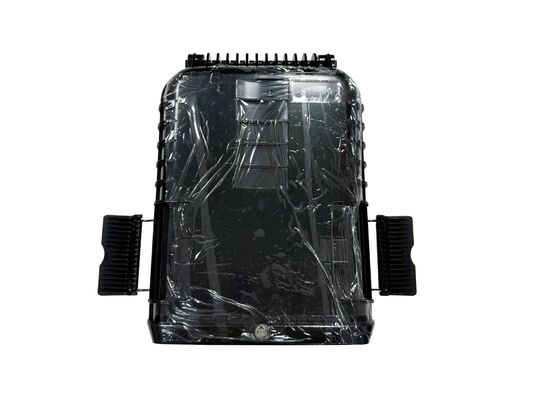

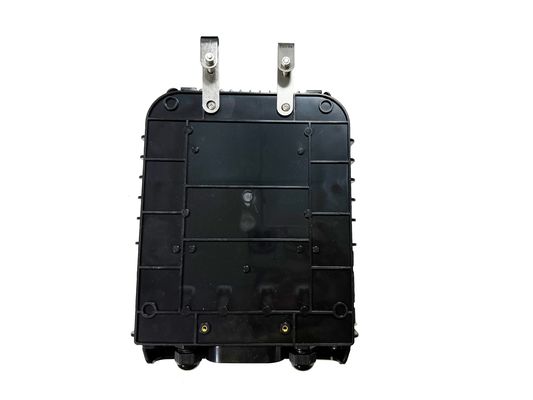

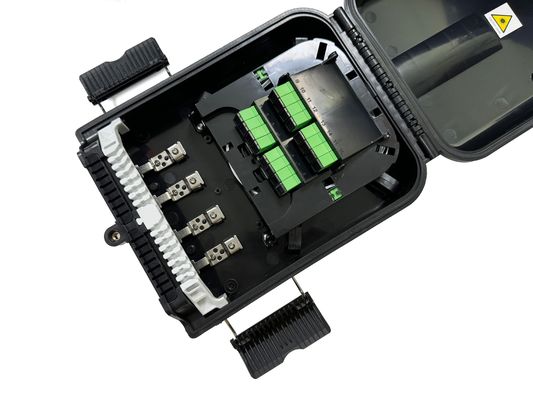

Фактические фотографии
