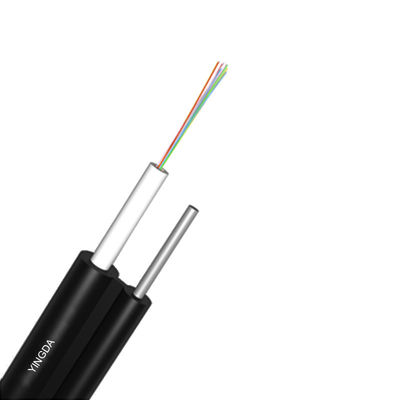

Диаграмма 8 само- поддерживая стальной кабель GYXTC8Y стекловолокна провода посыльного

МОК:	2 KM
цена:	лично переговорить
Стандартная упаковка:	2km/деревянный барабанчик

Подробная информация

Описание продукта

Оценки и отзывы

Подробная информация

Место происхождения

Фирменное наименование

YINGDA

Сертификация

ISO,SGS

Номер модели

GYXTC8Y

Кабельная куртка:

Черный

Материал оболочки:

Количество волокон:

1core, 2core,… 12core

Размер кабеля:

3.5*6.5mm

Применение:

Держатель FTTH воздушный, похороненный трубопровод, трубопровод, подполье

Силовой член:

Стальные провода

Выделить:

Кабель стекловолокна оболочки PE

Кабель стекловолокна стального провода

Кабель стекловолокна GYXTC8Y

Описание продукта

Рисунок 8 Самоподдерживающийся стальной проволока-посланник из оптических волокон GYXTC8Y

Волокна помещают в простую трубку из пластика с высоким модулем, которую заполняют водонепроницаемым соединением, чтобы держать волокно на месте.и подходит для наружного применения, а затем с наружной оболочкой PE, чтобы защитить его от разрыва или плохого тяги. есть еще 1 стальной провода-посланника для поддержки волоконно-оптического кабеля для установки для монтажа в воздухе,чтобы сохранить достаточно хорошую прочность на растяжение.

Применение кабеля для волоконного канала

Настоящая спецификация охватывает общие требования к самоподдерживающемуся оптическому кабелю центральной трубы на фиг. 8.

Особенности

Неметаллическая прочность имеет отличную антиэлектромагнитную способность
Доказанная конструкция свободных труб для хорошей производительности
Отличные механические и экологические характеристики
Хорошая гибкость и производительность изгиба
Малый наружный диаметр, легкий вес, легкая установка

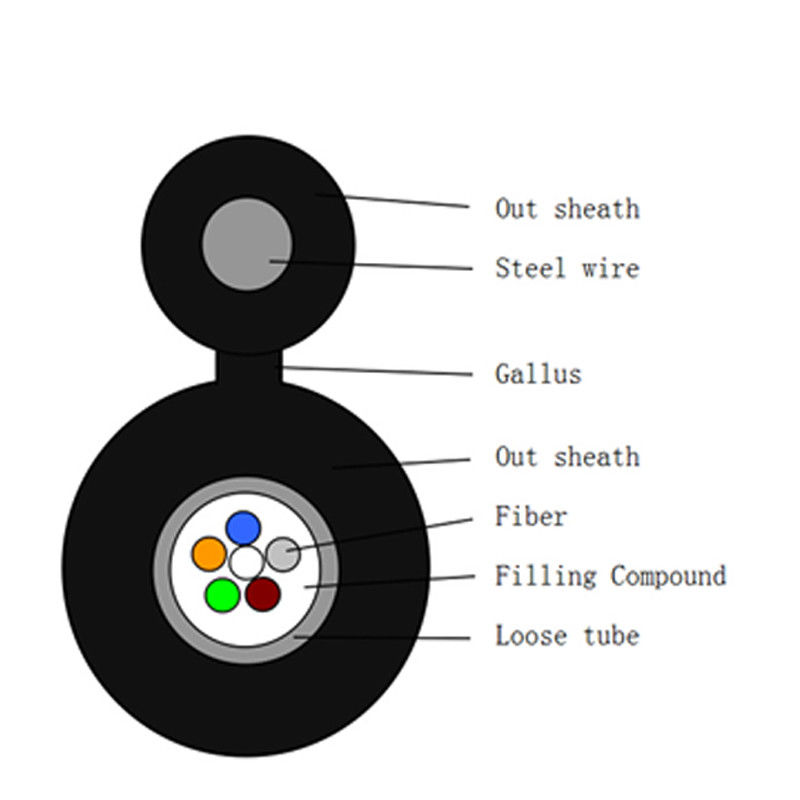

Структура кабеля

Тип кабеля	GYXTC8Y
Количество волокон	2 ~ 12 ядер
Защита от влаги	Система блокировки воды
Центральная сила	материалы	ФРП
Центральная сила	диаметр	10,4 мм
Член психической силы	материалы	Стержни из стальной стали
Член психической силы	диаметр	1.2 мм
Пропускная трубка	материалы	ПБТ
Пропускная трубка	диаметр	Ф2.0 мм
Наполнение кабелей	материалы	Соединение для наполнения кабелей
Внешняя оболочка	материалы	PE
Внешняя оболочка	диаметр	10,70±0,2 мм

Код цвета волокон

Количество волокон на трубка 8 ядра	1	2	3	4	5	6
	Синий	Оранжевый	Зеленый	Коричневый	Серое	Белый
	7	8	9	10	11	12
	Красный	Черный	Желтый	Виолетка	Розовый	Аква

Механические характеристики кабеля

ядро	Диаметр кабеля	вес
2 ядра до 24 ядра	3.2 * 6,5 мм	55 ±5 кг/км
Минимальный радиус изгиба ((мм)	Долгосрочные	10D
Сгибание Радиус ((мм)	Краткосрочный	20D
Минимально допустимое Прочность на тягу ((N)	Долгосрочные	600
Минимально допустимое Прочность на тягу ((N)	Краткосрочный	1500
Нагрузка на раздавление (N/100mm)	Долгосрочные	600
Нагрузка на раздавление (N/100mm)	Краткосрочный	1500
Операция температура (°C)	-40+70
Установка температура ((°C)	-15+60

Характеристики волокон

Тип волокна		Единица	СМ G652	СМ G652D	ММ 50/125	ММ 62.5/125	ММ OM3-300
Состояние		nm	1310/1550	1310/1550	850/1300	850/1300	850/1300
Ослабление		dB/km	≤	≤	≤	≤ 3,0/1.0	≤ 3,0/1.0
Ослабление		dB/km	0.36/0.23	0.34/0.22	3.0/10	- Я не знаю.	- Я не знаю.
Дисперсия	1550 нм	PS/(nm*km)	- Я не знаю.	≤ 18	- Я не знаю.	- Я не знаю.	Депрессия
Дисперсия	1625 нм	PS/(nm*km)	- Я не знаю.	≤ 22	- Я не знаю.	- Я не знаю.
Пропускная способность	850 нм	MHZ.KM	- Я не знаю.	- Я не знаю.	¥400	¥160	Пропускная частота
Пропускная способность	1300 нм	MHZ.KM	- Я не знаю.	- Я не знаю.	¥800	¥500
Нулевая длина волны дисперсии		nm	1300-1324 гг.	¥1302, ≤1322	- Я не знаю.	- Я не знаю.	¥ 1295 ≤1320
Напряжение рассеяния - нулевое		nm	≤ 0.092	≤ 0.091	- Я не знаю.	- Я не знаю.	- Я не знаю.
PMD Максимальное количество отдельных волокон			≤ 0.2	≤ 0.2	- Я не знаю.	- Я не знаю.	≤ 0.11
Значение ссылки PMD		ПС ((nm2*k m)	≤ 0.12	≤ 0.08	- Я не знаю.	- Я не знаю.	- Я не знаю.
Длина волны отсечения волокон λc		nm	¥ 1180, ≤1330	¥1180, ≤1330	- Я не знаю.	- Я не знаю.	- Я не знаю.
Отрезание кабеля длина волны λcc		nm	≤ 1260	≤ 1260	- Я не знаю.	- Я не знаю.	- Я не знаю.
МФД	1310 нм	Ну, да.	9.2+/-0.4	9.2+/-0.4	- Я не знаю.	- Я не знаю.	- Я не знаю.
МФД	1550 нм	Ну, да.	10.4+/-0.8	10.4+/-0.8	- Я не знаю.	- Я не знаю.	- Я не знаю.
Численные Апертура ((NA)			- Я не знаю.	- Я не знаю.	0.200+/ -Нет.015	0.275+/-0. 015	0.200+/-0 .015
Шаг (средний) двунаправленный измерения)		ДБ	≤ 0.05	≤ 0.05	≤ 0.10	≤ 0.10	≤ 0.10
Необычности по волоконному покрытию длина и точка		ДБ	≤ 0.05	≤ 0.05	≤ 0.10	≤ 0.10	≤ 0.10

Непрерывность
Разница обратного рассеяния коэффициент	dB/km	≤ 0.05	≤ 0.03	≤ 0.08	≤ 0.10	≤ 0.08
Однородность ослабления	dB/km	≤ 0.01	≤ 0.01
Диаметр ядра	Ну, да.			Пятьдесят плюс один.0	62.5+/-2.5	Пятьдесят плюс один.0
Диаметр облицовки	Ну, да.	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1
Некруглость облицовки	%	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0
Диаметр покрытия	Ну, да.	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
Покрытие/каффинг концентрическая ошибка	Ну, да.	≤ 12.0	≤ 12.0	≤ 12.0	≤ 12.0	≤ 12.0
Нециркулярность покрытия	%	≤ 6.0	≤ 6.0	≤ 6.0	≤ 6.0	≤ 6.0
Ошибка концентричности ядра/обшивки	Ну, да.	≤ 0.6	≤ 0.6	≤ 1.5	≤ 1.5	≤ 1.5
Круглый радиус	Ну, да.	≤ 4	≤ 4	- Я не знаю.	- Я не знаю.	- Я не знаю.

Информация о пакете

1Материал упаковки: деревянный барабан

2Длина упаковки: 2 км, 3 км, 4 км или на заказ.

3. настроить: логотип, номер детали, длина, материал, цвет волокна и т.д.
