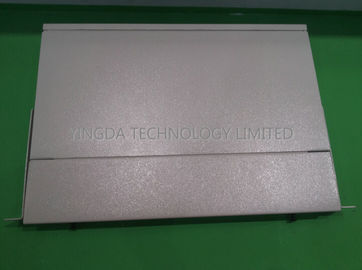

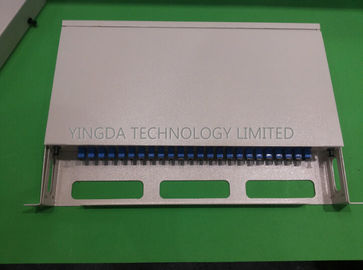

Пульт временных соединительных кабелей волокна порта симплекса 24 SC для сети FTTH FTTX FTTB ODN PON

12 пульт временных соединительных кабелей Маунта шкафа SC FC портов, 24 пульта временных соединительных кабелей оптического волокна порта 19 дюймов

19" стандартный пульт временных соединительных кабелей оптического волокна держателя шкафа вспомогательное оборудование для терминальной проводки внутри

коммуникационная сеть передачи стекловолокна, которая соответствующа для крытого оптически кабельного сростка

сразу и соединение ветви, и защитное волокно.

Характеристики

• Применимый в прекращении и 19" стандартной структуре

• Коробка думмичного стекловолокна ящика терминальная

• держатель шкафа в оптически рамке распределения ODF
• Соответствующий для FC, SC, ST, LC, переходник E2000
• Холоднопрокатный стальной лист, с электростатический распылять
• Размер коробки: 430*300*1U
• максимальная емкость; дуплекс SC 48Cores 1U

• Художническое возникновение, легкое для наклеивать знаки.

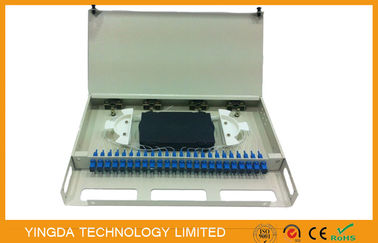

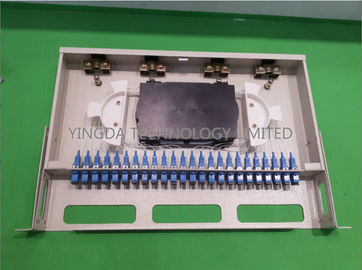

Структура пульта временных соединительных кабелей

Включите 3 части: положите тело в коробку, внутренние компоненты, протектор разъема стекловолокна.

1. Положите раковину в коробку тела

удобный для того чтобы раскрыть и установить, имеют высоковольтное заземляющее приспособление для компонентов металла.

2. Внутренние компоненты главным образом 3 деталя:

Поддержка A.: тело внутренней структуры, используемое для внутренней поддержки;

B. Поднос соединения: хранить разъем стекловолокна, части предохранения и остальное волокно,

остальное стекловолокно length≥1.6m, ≥37.5mm радиуса загиба, также имеет примечание для того чтобы определить волокно;

C.: фикчированный прибор: для того чтобы исправить оптически защитная оболочка кабеля, усильте отрезок провода члена и проводки.

Части предохранения разъемов оптического волокна: железа резины втулки и кабеля

Спецификация

Относящие к окружающей среде требования:

Соответствующая напольная польза, если потребность использовать, должна принять предохранительные меры.

Работая температура: °C -25 до +40

Температура хранения: - °C 25 до +55

Относительная влажность: ≤85%(°C30)

Атмосферное давление: 70 | 106kPa

Срок службы: 20 лет

Материальные свойства

Материалы пульта временных соединительных кабелей оптического волокна коррозионная устойчивость, стабилизированный медицинский осмотр и химические свойства;

 весь материал должен быть совместим, и совместим с оптически оболочкой отрезка провода защитной оболочки кабеля и проводки.

Предотвратить корозию и другое электрическое повреждение, эти материалы должны быть совместимы с другим

оборудование используемое в пульте временных соединительных кабелей

1.  Если польза пульта временных соединительных кабелей проектируя пластмассы, свое представление сгорания находится в соответствии

 с испытанием a GB/T5169.7, испытание продолжает для 30s.

2. материалы пользы протектора повышения разъема стекловолокна и горячий заполнитель температуры melt

нет чем °C 120, термальная размягчая температура будет не чем °C 90, можно использовать внутри

температура 25 ~+40°C.

3. все материалы должны быть нетоксически, non въедливы, на здоровьях человека и другом элементе оборудования

побочные эффекты.

Возникновение завершит форму, никакой заусеец, никакие пузыри, никакие отказы и свободные пространства, снуя, примесь

дефекты. Полностью цвет предпосылки должен быть равномерно непрерывн. Красивейшее возникновение и

удобная конструкция, низкая - потеря амортизации, разумная структура, усиленный сердечник зафиксирована внутри

терминальная коробка, оболочка имеет заземленный кабель, соответствующий для кабеля тесемки оптического волокна и крытого кабеля.

Уникально конструкция, шкаф 19 дюймов или держатель стены.

Механически свойства

Прочность на растяжение: выдержать осевую прочность на растяжение более менее чем 500N между концевой кабельной муфтой

положите в коробку и кабель, и не чем 5N между отрезком провода проводки и терминальной коробкой.

Испытание обжатия: кабельный ящик каждое должен мочь выдержать вертикальное статическое давление

не чем 200N.

Испытание закрутки: кабельный ящик должен мочь выдержать угол кручения.

Электрические свойства

Компонент и кабель металла кабельной муфты оптического волокна metal усиливать сердечник, компоненты металла кабеля и земное сопротивление изоляции

сопротивление изоляции:

быть никак меньш ом чем 2*104M, испытывает напряжение тока: 500V (DC).

 прочность напряжения тока:

отсутствие нервного расстройства, отсутствие явления дуги на 15Kv DC под 1min, отсутствие нервного расстройства, отсутствие явления дуги.
