FTTR 1:9 1x9 70/30 Несбалансированное волоконно-оптическое мини-разделитель стальной трубы NAP 1X2+1X8 Разделитель

Быстрая детализация 1X9 PLC-разделителя оптического волокна

• Неравновесное соотношение разделения 1x9, не только 50/50
• Тип соотношения разделения: 85/15 80/20 70/30 60/40
• 10/90 можно использовать с разделителем 1x8 PLC + соединителем FBT 1x2
• 1x3 1x5 1x6 1x12 1x24 можно настроить с помощью технологии PLC
• Можно использовать разъемы SC LC FC ST

Оптический разделитель является одним из наиболее важных компонентов в сети FTTH.Спрос на 1x3 1x6 1x5 1x9 1x12 1x24 одномодные и многомодные разделители растетПредшественник этого 1x9 Splitter - это FBT 1X2 расплавленный несбалансированный разделитель (сцепщик) и 1x8 PLC сбалансированный разделитель.В отличие, широкомасштабная популяризация 1x9 splitter чипа значительно снижает стоимость соответствующей сетевой проводки, но обеспечивает лучшую долгосрочную оптическую производительность, чем синтетические сцепления.

1х9 разделительСпецификация

Примечание:

1. Указанные без разъемов

2Добавьте дополнительную потерю 0,2 дБ, включая разъемы

Неравновесная скорость оптического разделителя Подробная информация:

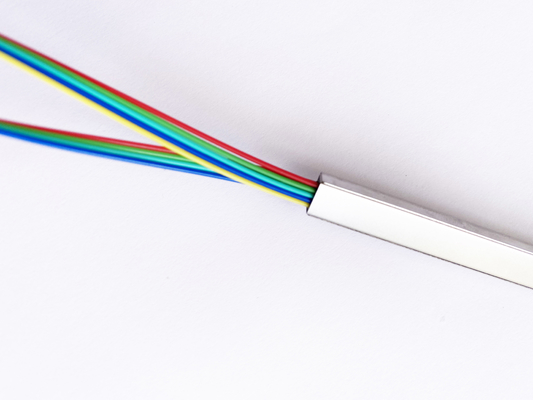

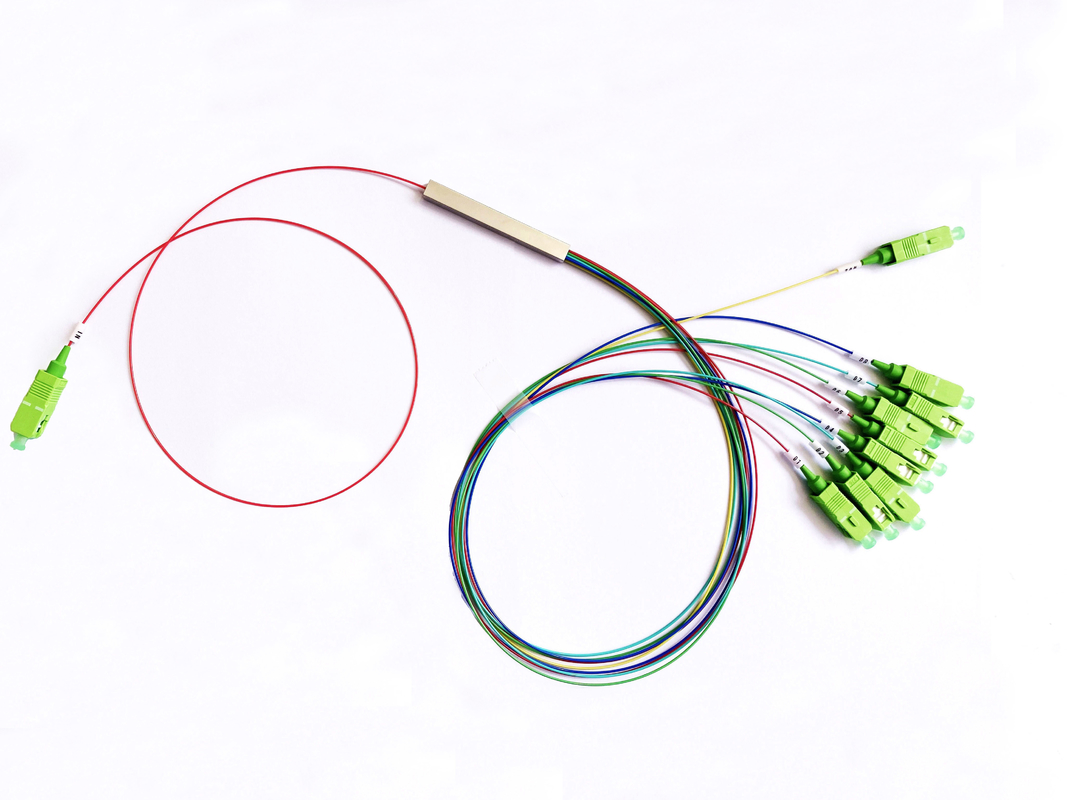

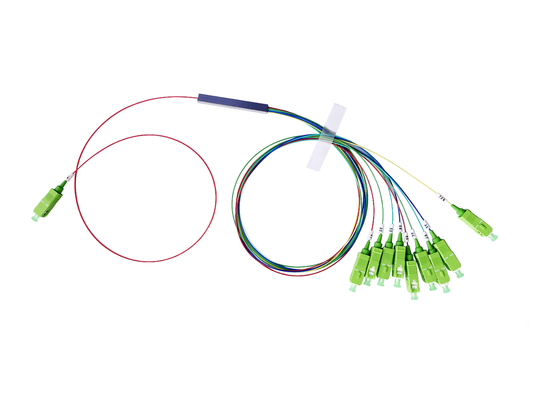

1x9 несбалансированный разделитель использует ту же стальную трубу 60 * 7 * 4 мм, что и 1x8 разделитель, вход 1, выход 9 = 4 * 2 + 1pcs волоконный массив.

Цвет волокна красочный, свободная трубка 900um может быть настроена, как синий, оранжевый, зеленый, коричневый, серый, белый, красный, черный и т. Д., с числовыми знаками для различения.

Для того, чтобы отличить рацион разделения, используйте различный цвет, как синий, чтобы отметить, этот специальный чип 1x9 обеспечить неравновесное соотношение разделения не равные типы,которые могут соответствовать специальным требованиям и гибкому оптическому применению, и широко используется в сетях 5G FTTR;

Выход оптического разделителя может быть разделен на 70/30 80/20 60/40 или 85/15% 4типов;

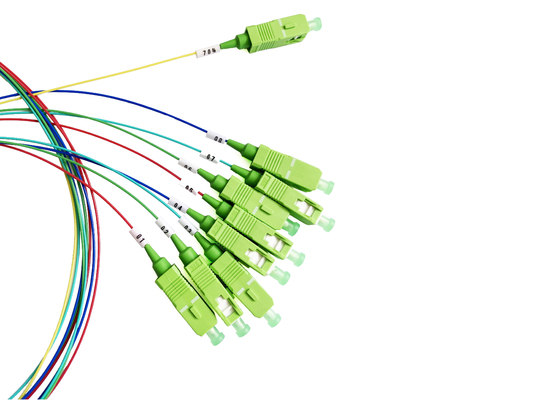

Можно использовать все типы оптических разъемов, например SC FC LC ST; польский метод: UPC, APC;

Длина входно-выходной хвостов: 0,5 м, 1 м, 1,5 м и т.д.

Применение GPON Splitter

• Пассивная оптическая сеть (например, EPON, GPON, BPON, FTTX, FTTH и т.д.)
• Поддерживает несколько пользователей для совместного использования одного интерфейса PON.

Если вы покупаете 1: 9 оптический разделитель без блоков только, упаковать в блистерную коробку с отчетом о испытаниях.

Предварительно завершенные соединители и сборка в оптическом ящике или распределительной ящике приемлема на заводе до поставки.

Часто работают с CTO волокна коробки

                             Волоконная коробка CTO 10 ядра    Волоконная коробка CTO 12 ядра
