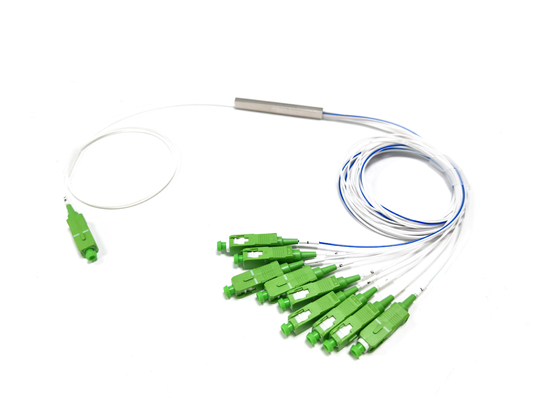

1:9 1x9 70/30 нарушило равновесие SC APC G657A1 1Meter одиночного режима Splitter PLC оптического волокна
Плоскостный splitter цепи lightwave (PLC) тип оптически прибора управления силы который изготовлен используя технологию волновода кремнезема оптически для того чтобы распределить оптически сигналы от центральной телефонной станции (CO) к множественным положениям предпосылке. Yingda вполне аранжирует Splitters PLC отличает небольшим размером, высокой надежностью, широким работая диапазоном длины волны и хорошим единообразием канал-к-канала.
Особенности
• Низкие вносимая потеря и потеря высокого дохода
• Система PDL автоматическая экранируя (ультра низкий PDL доступен)
• Высокие надежность и стабильность
• Соединитель может вверх ранг b
• 100% 3D испытанное Daisi и Sumix
• Высокий тест цикла температуры
• тест 100% перед доставкой
• Решение FTTH привязывая смогло быть дизайном
спецификация Splitter 1x9
Разделите коэффициент (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
Работая длина волны (nm) | 1260-1650 | ||||
Тип волокна | G657A или подгонянный | ||||
IL максимальный (dB) | канал 1 | 1,6 | 1,8 | 2,1 | 2,7 |
канал 2-9 | 21,0 | 18,6 | 16,5 | 15,1 | |
IL uni (dB) | Канал 2-9 | 1,8 | 1,8 | 1,8 | 1,8 |
Потеря возвращения (dB) | ≥55 | ||||
Направленность (dB) | ≥55 | ||||
PDL (максимальный) | 0,3 | 0,3 | 0,3 | 0,3 | |
Единообразие (максимальное) | 0,8 | 0,8 | 0,8 | 0,8 | |
Потеря длины волны зависимая (dB) | ≤0.3 | ||||
TDL (максимальное) | 0,5 | ||||
Рабочая температура | -40 ~+85 | ||||
Температура хранения | -40 ~+85 | ||||
Размер) (mm/LXWXH | Обнаженное волокно | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
Коробка ABS | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 |
Примечание:
1. Определенный без соединителей
2. Добавьте дополнительную потерю 0.2dB включая соединители

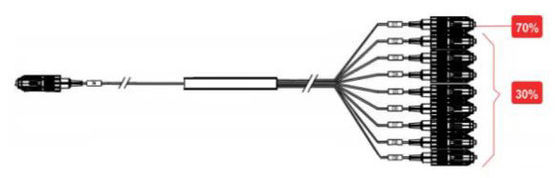

Выход оптически splitter может разделить в 70/30 80/20 60/40 или 85/15% 4types, различить рацион разделения, использует другой цвет как синь для того чтобы отметить, этот особенный обломок 1x9 обеспечить неуравновешенные разделенные типы коэффициента равные, которые могут встретить особенные требования и гибкое оптически применение, и широко использовано в сетях 5G FTTR.
1x9 нарушило равновесие splitter использует такую же стальную трубку 60*7*4mm как 1x8 splitter, входной сигнал 1, массив волокна выхода 9= 4*2+1pcs.
Цвет волокна красочная, свободная трубка 900um можно подгонять, как голубое, оранжевое, зеленое, коричневое, серое, белое, красное, черное, etc, с метками номера для того чтобы различить.
Все типы оптически соединителей можно использовать, как ST SC FC LC;
Польский метод: UPC, APC
Длина отрезков провода вход-выхода: 0.5meter, 1meter, 1.5meter, etc
Применение

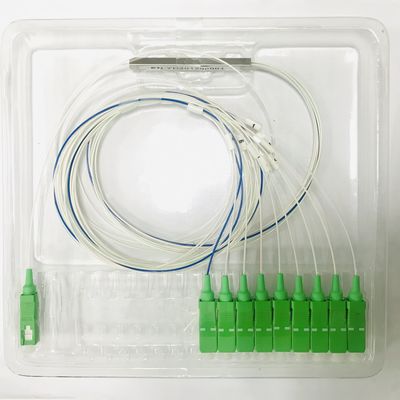

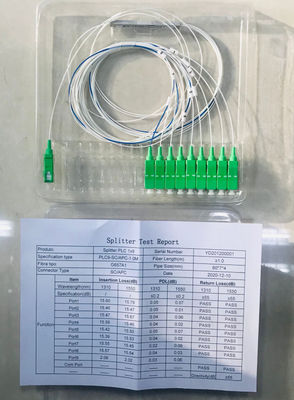

Если тип оптически splitter 1:9 покупки blockless только, упакует в коробке волдыря с отчетом по испытанию. Трубка, соединители или кабели будут зафиксированы на месте в коробке волдыря с хорошей защитой.
Пре-прекращает с соединителями и собранием в оптически коробке ворсины или коробке распределения приемлемый на фабрике перед доставкой.
