96 волокон MPO MTP Оптическая панель патча Ограждение Центры обработки данных Система кабеля высокой плотности

Быстрая информация о панели 1U оптоволоконного патча

• Максимальная емкость: 96 ядер
• 24 ядра MPO кассеты, всего 4 шт.
• В общей сложности 48 штук LC дуплексных соединителей

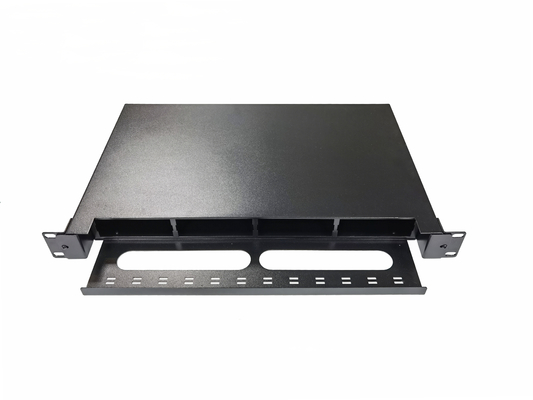

• Сдвижная панель 1U с металлическим ящиком

MPO Sliding Drawer Type Fiber optic patch panel являются вспомогательным оборудованием для центра обработки данных и высокой плотности кабельной системы, это большая емкость и небольшой размер, хорошая производительность.Это 19-дюймовый стандартный размер для стойки установки оптического распределительного каркаса, подходящий для использования двойных LC-сцеплений.

МПОХарактеристики панели патча

• Стандарты: IEC / EN 61754-7 (коннектор MPO) и TIA-568-B.1-7
• Модульная система подключения: предварительно завершенные на заводе компоненты подключения оптических волокон, любой длины и любой оптического волокна SM & mm, стволовой кабель и коробка модуля, легкая установка,решение системы подключения и отключения
• Система высокой плотности соединения: компактная конструкция, 12 ядра соединителя, до 96 ядра оптического волокна 1U стойка крепления
• После предварительного завершения и испытаний на заводе, обеспечение качества и стабильность превышают спрос на 10 Гбит
• Изготовлен из высококачественного холоднокатаного стального листа с электростатическим распылением

• Металлическая скользящая поднос сплице поднос и дно, легко и быстро работать без открытия крышки
• Общая передняя работа с зажимами кабелей и зоной маршрутизации, большая область управления волоконным излучением

Спецификация панели MTP Patch

МТП МПО кабельСпецификация соединителя из оптических волокон

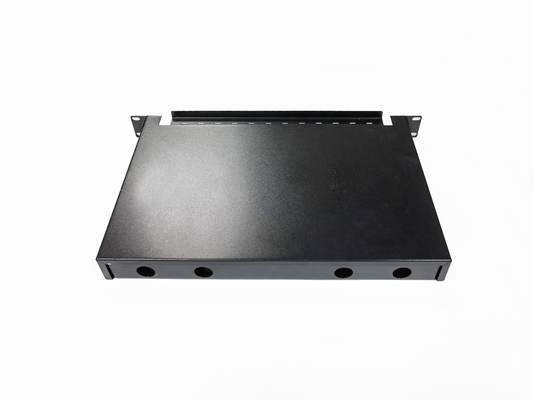

1U раковина установки пластырь панель, подходящая для стандартной 19 дюймовой раковины установки оптического распределительного каркаса, монтаж ушей с обеих сторон для фиксации на ODF.

Этот корпус из оптического волокна изготовлен из прокаленной стали с малым, черным цветом и с большой областью управления волокнами на передней пластине.

- - - - - - - - - - -

Количество ввода кабеля и диаметр кабеля могут быть настроены, все порты с кабельными зажимами и фиксаторами внутренней легкой эксплуатации.

- - - - - - - - - - -

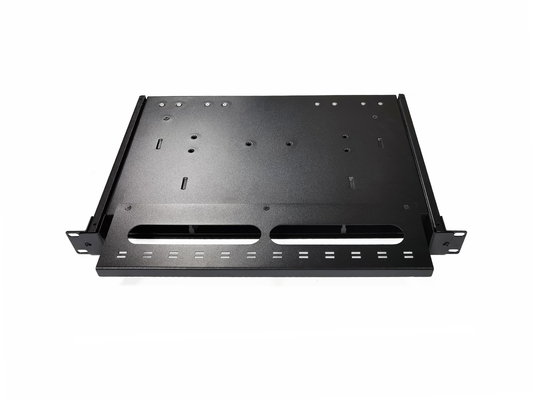

Эта панель для волоконного патча типа ящика с металлической скользящей подножкой с обеих сторон, легко работать спереди после вывода всего внутреннего, нет необходимости открывать верхнюю крышку.

- - - - - - - - - - -

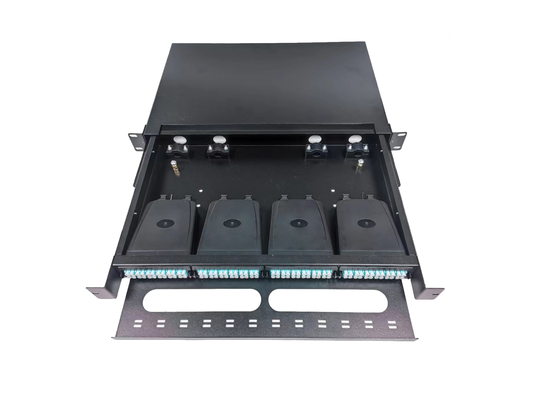

1U стойка максимально установить 4 PC MPO кассет, каждый модульный 24 волокна с MPO MTP адаптер, MPO LC патч кабеля и LC адаптеров.

может использовать 8fibers, 12fibers или 24fibers MPO по запросу клиента.

- - - - - - - - - - -

- - - - - - - - - - -

МТП кассетаСтандартные элементы для настройки

Эта панель может полностью загрузить 8 штук MPO-mpo кабеля для грузовиков, 8 штук 12-ядерного MPO LC кабеля,кабель mpo-lc8 штук MPO MTP адаптеров, LC дуплексная связка 12*4 = 48 штук;

если клиент нуждается, предварительно завершенная сборка кабеля на заводе и упаковать их до доставки.

100% тест перед доставкой, обеспечение качества.
