Закрытие 144 соединения оптического волокна ABS встроенное вырезает сердцевина из 2In 2Out похоронило воздушное приложение люка -лаза

Место происхождения Китай
Фирменное наименование YINGDA
Сертификация ISO, CE, ROSH
Номер модели GJS (04) 3Y
Количество мин заказа 100 PCS
Цена Negotiable
Упаковывая детали 1pc/коробка, 10 ПК/коробка коробки
Время доставки 7days позже получают оплату
Условия оплаты T/T, MoneyGram, западное соединение

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Материал Закрытие ABS встроенное Размер 470x180x125 mm
Максимальная емкость Коробка оптического волокна 144 ядров одиночная Порты кабеля закрытие соединения 2out 2in
Диаметр кабеля максимальное φ22mm Количество подноса ядри 6pcs 24 соединяют поднос
Чистый вес 2.5kg Работая температура -40℃ к +70℃
Применение на открытом воздухе IP68 воздушное, подземный, похороненный трубопровод,
Высокий свет

Закрытие соединения оптического волокна ABS встроенное

,

закрытие соединения оптического волокна 2Out 2In

,

Похороненное воздушное закрытие соединения оптического волокна

Оставьте сообщение
Характер продукции

144 вырезает сердцевина из закрытия соединения оптического волокна 2Out 2In встроенного горизонтального похоронил воздушное приложение люка -лаза





Этот продукт соответствующий для различных оптических кабелей моделей с различными структурами в пределах φ22mm соединение сразу и ветви накладных расходов/антенны, трубопровода, сразу захоронения и хорошо класть, и также соответствующее для соединения всех пластиковых местных кабелей телефона.



Особенности приложения соединения оптического волокна

  • Все показатели эффективности продукта соотвествуют национального стандарта YD/t814-2004
  • Наружная коробка сделана из импортированной высокопрочной проектируя пластмассы (ABS) и добавила с против старения агентом для высоконапорного инжекционного метода литья. Дуга сформировала овальную, облегченную, высокую механическую прочность, сильную коррозионную устойчивость, сопротивление молнии, длинный срок службы, etc.
  • Компоненты и крепежные детали металла вне тела коробки сделаны из нержавеющей стали, удобства для того чтобы повторно использовать в различных окружающих средах.
  • Наружные коробка и кабельный ввод загерметизированы с прокладками само-прилипателя (не вулканизировал) резиновыми, надежным герметизируя представлением и легкий быть раскрытым, использованным и поддержанным повторно
  • Уникальное 3types кольца кабеля (колцеобразного уплотнения) (φ 12.5mm, φ 17mm, φ 20mm) позволяет потребитель гибко выбрать согласно фактическому наружному диаметру оптического кабеля, эффектно увеличивающ надежность и осуществимость запечатывания кабельного ввода совместной коробки.
  • Перекрытые подносы соединения волокна структуры в коробке и независимом изолируя заземляющем приспособлении сделать конфигурацию емкости и расширение волокна и зазмелении гибкий, удобный и безопасный.
  • Уникальный вторичный прибор отладки оптического кабеля делает установку оптического кабеля твердый и удобный.

Спецификация коробки оптического волокна

МОДЕЛЬ GJS (04) 3Y
Размер (L*W*H) 465*180*120mm
Максимальная емкость bunchy волокна 144cores
Емкость каждого подноса 24cores
Максимальный qty подносов 6pcs
Порты кабеля 2in 2 вне
Диаметр кабеля φ22mm
Чистый вес 2.5kg
Материал ABS
Радиус погнутости стекловолокна ≥ 40mm
Дополнительная потеря стекловолокна ≤ 0.01dB
Длина сдержанного стекловолокна ≥ 1.6m
Диапазон температур - ℃ 40 | + ℃ 70
Боковое сопротивление давления ≥ 2000N/10cm
Сопротивление удара ≥ 20n m

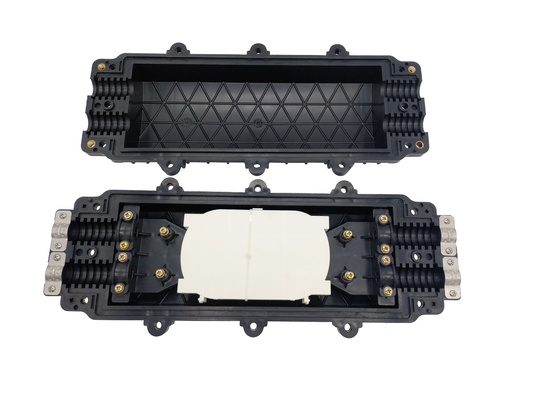

Закрытие 144 соединения оптического волокна ABS встроенное вырезает сердцевина из 2In 2Out похоронило воздушное приложение люка -лаза 0

--------------------------------------------------------------------------------------------------------------------------------------------------

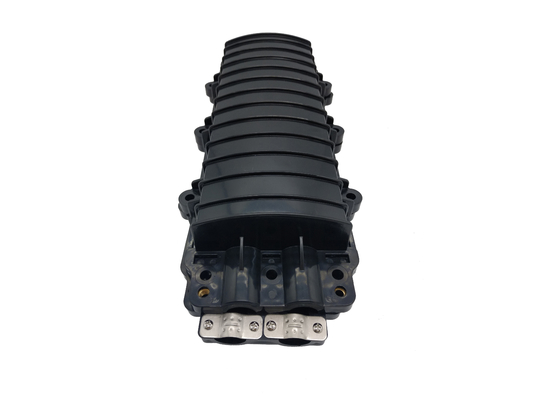

Закрытие 144 соединения оптического волокна ABS встроенное вырезает сердцевина из 2In 2Out похоронило воздушное приложение люка -лаза 1

--------------------------------------------------------------------------------------------------------------------------------------------------

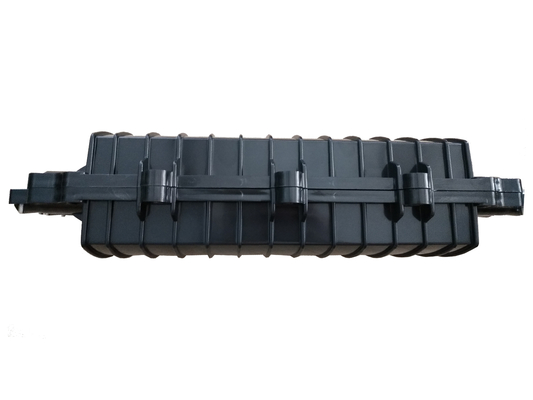

Закрытие 144 соединения оптического волокна ABS встроенное вырезает сердцевина из 2In 2Out похоронило воздушное приложение люка -лаза 2

--------------------------------------------------------------------------------------------------------------------------------------------------

Закрытие 144 соединения оптического волокна ABS встроенное вырезает сердцевина из 2In 2Out похоронило воздушное приложение люка -лаза 3

--------------------------------------------------------------------------------------------------------------------------------------------------



Аксессуар закрытия соединения оптического волокна стандартный

Основной корпус 1set
Подносы соединения 1-6pcs (установил по мере необходимости)
Трубки предохранения от сокращения жары 1-12bags (установленное по мере необходимости) (включите трубки предохранения от сокращения жары, метку номера, связи нейлона, бумагу песка, etc)
Пакет нержавеющей стали 1bag (болты M5*30 и гайки 2sets, 2 крюка, пусковые площадки Φ 8 плоских, 12 части × 12 M8 35 болтов нержавеющей стали, кабель болтов нержавеющей стали × 20 8 частей M5, нержавеющей стали 4pieces отжимая части, ключа шестиугольника 1piece)
Пластиковый вспомогательный пакет 1bag (включая 2 штепсельной вилки, 8pieces каждое Φ 12,5, кольца кабеля Φ 17
Клейкая лента собственной личности 1roll
Sealant (прокладка пакуя + упаковка крена) 1 коробка каждое



Закрытие 144 соединения оптического волокна ABS встроенное вырезает сердцевина из 2In 2Out похоронило воздушное приложение люка -лаза 4

Узловые пункты коробки соединения оптического волокна деятельности

  1. Выберите кольцо кабеля соответствующее для наружного диаметра оптического кабеля для того чтобы прорезать в оптический кабель, слезьте с оптического кабеля, извлечь наружную оболочку, внутреннюю оболочку и свободную трубку, очистить и извлечь затир масла заполняя в кабеле, и выйдите 1,1 | длина и 30 стекловолокна 1.6m | ядр 50mm стальное.
  2. Исправьте зажим кабеля, исправьте оптический кабель, и исправьте оптический кабель для того чтобы усилить стальное ядр. Если диаметр чем 10mm, то фиксированная часть оптического кабеля будет обветрена с лентой само-прилипателя резиновой для того чтобы сделать диаметр достигнуть 12mm перед отладкой.
  3. Стекловолокно введено в сваривая диск, и теплоусаживающая трубка и трубка жары плавя sleeved на любое одном из стекловолокон, который нужно соединиться. После того как стекловолокно сварено, двиньте теплоотвод и трубку жары плавя, и положите на нержавеющую сталь (или кварц) усиливая дорн для того чтобы сделать пункт сплавливания стекловолокна в центре трубки предохранения от стекловолокна. Нагрейте трубку защиты соотвественно для того чтобы сплавить стекловолокно и трубку защиты в одно, и защищенное соединение стекловолокна зажато в паз волокна (24 ядра стекловолокна можно распределить на каждом сваривая диске)
  4. Положите остальные стекловолокна равномерно в диск стекловолокна сваривая, и выровнять и положение спиральные стекловолокна со связями нейлона. Сваривая диск вообще использован снизу вверх. В конце концов стекловолокна соединены, покрывают верхний слой сваривая диска и фиксируют его.
  5. Обнаружьте местонахождение и используйте наземную проводку согласно требованиям к проектирования.
  6. Создайте программу-оболочку оптический кабель вокруг соответствуя положения кабельного ввода раковины коробки соединителя, проложите герметизируя прокладки в герметизируя пазах с обеих сторон края раковины коробки соединителя, закройте 2 раковины и сжимайте болты нержавеющей стали. Стресс болтов будет симметричен и равномерен до тех пор пока все болты не будут затягиваны.
  7. Согласно кладя требованиям, собственной личности обнаружить местонахождение и исправить вешалку для класть.
