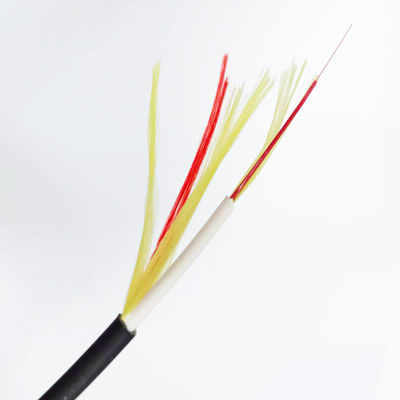

Кабель 4.6mm GJYFJH стекловолокна двойного кабеля круга оболочки FTTH на открытом воздухе крытый
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xОтсчет волокна | 2 ядра | Член прочности | Пряжа Aramid |
---|---|---|---|
Имя | Кабель GJYFJH на открытом воздухе | Цвет кабеля | черный |
Диаметр кабеля | 4,6 мм | Тип волокна | G657A2 |
Пакет | Деревянный барабанчик | Наружная куртка | LSZH |
Высокий свет | Двойной кабель круга оболочки FTTH,Кабель 4.6mm стекловолокна,Кабель круга GJYFJH FTTH |
Сеть 4.6mm GJYFJH стекловолокна оболочки двойника кабеля круга FTTH на открытом воздухе крытая
При входе здания, наружная оболочка кабеля просто извлечется для того чтобы подвергнуть внутреннее пламя действию - retardant куртка. Деятельность стремительна и включает легкую установку от на открытом воздухе окружающей среды к крытой окружающей среде без потребности 2 различных кабелей и замка для канатов.
Кабель падения главным образом запланирован для сразу установки, т.е. установки со штапелями или зажимами или направлять raceways и здания внутреннего кабеля. Этот метод установки кладет дополнительные жесткие требования на кабели по отоношению к представлению загиба, сопротивлению толкотни и другим механическим параметрам.
Кабель куртки LSZH двойной волокно - оптический кабель падения для крытых/на открытом воздухе применений FTTx. Уникальный двойной дизайн куртки позволяет кабель быть установленным outdoors так же, как короткие разделы внутри помещения. Кабель имеет двойное низкое пламя дыма - retardant оболочки, наружное Ультрафиолетовый-устойчивый черный вариант.
Кабель падения имеет весьма хорошее представление загиба должное к волокну G657 и встроенному ограничению загиба дизайна кабеля. Кабель в одиночку будет контролировать минимальный kinking радиуса и разрешения загиба.
Двойное оптическое волокно оболочки привязывает технические параметры
Модель | GJYFJH | |
Отсчет волокна | 1 ядр | |
Наружный диаметр OD (mm) | 4.5±/0.2 | |
Защитная оболочка кабеля | Материал | УЛЬТРАФИОЛЕТОВОЕ LSZH |
Толщина (mm) | 0.9±0.1 | |
OD (mm) | 3.0±0.1 | |
Внутренний кабель | Материал | LSZH |
Толщина (mm) | 0.5±0.05 | |
OD (mm) | 0.85±0.05 | |
Буфер | Материал | LSZH |
Номинальный весьте t (kg/km) | 24 | |
Прочность Max.tensile (n) | Долгосрочность | 120 |
Недолгосрочный | 240 | |
Радиус Min.Bending (mm) | Статический | 10D |
Динамический | 20D | |
Сопротивление Max.Crush (N/100mm) | Долгосрочность | 300 |
Недолгосрочный | 1000 | |
Члены прочности | Пряжа Aramid | |
Охрана окружающей среды | RoHS УСТУПЧИВОЕ | |
Хранение или транспорт | -20~70℃ | |
Температура деятельности | -20~60℃ | |
Характеристики G657A2 стекловолокна
Характеристики | Условия | Определенные значения | Блоки |
Геометрические характеристики | |||
Диаметр плакирования | 125.0±0.7 | µm | |
Не-циркулярность плакирования | ≤0.7 | % | |
Покрывая диаметр | 245±5 | µm | |
Ошибка концентричности покрытия/плакирования | ≤12 | µm | |
Покрывая не-циркулярность | ≤6.0 | % | |
Ядр/ошибка концентричности плакирования | ≤0.5 | µm | |
Скручиваемость | ≥4 | m | |
Оптически характеристики | |||
1310nm | ≤0.35 | dB/km | |
1383nm | ≤0.35 | dB/km | |
1550nm | ≤0.21 | dB/km | |
Амортизация | 1625nm | ≤0.23 | dB/km |
Амортизация против длины волны максимальный. Разница | 1525~1575nm | ≤0.02 | MHz*km |
1285~1330nm | ≤0.03 | MHz*km | |
Нул длин волны рассеивания | 1300~1324 | nm | |
Нул наклонов рассеивания | ≤0.092 | ps/(nm2*km) | |
Рассеивание режима поляризации | |||
Волокно PMD максимальное индивидуальное | ≤0.1 | ps/km1/2 | |
Значение связи дизайна PMD | ≤0.06 | ps/km1/2 | |
Типичная сила | 0,04 | ps/km1/2 | |
Кабель отрезал длину волны | ≤1260 | nm | |
Диаметр поля режима | 1550nm | 9.3~10.3 | µm |
1310nm | 8.4~9.3 | µm | |
Индекс группы рефракции | 1550nm | 1,467 | |
1310nm | 1,466 | ||
Экологические характеристики | 1310nm, 1550nm&1625nm | ||
Задействовать температуры | -60℃ к +85℃ | ≤0.05 | dB/km |
задействовать Температур-влажности | -10℃ к +85℃, RH 4% до 98% | ≤0.05 | dB/km |
Погружение воды | 23℃, 30 дней | ≤0.05 | dB/km |
Сухая жара | 85℃, 30 дней | ≤0.05 | dB/km |
Влажная жара | 85℃, 85%RH, 30 дней | ≤0.05 | dB/km |
Механическая спецификация | |||
Контрольное испытание | ≥9.0 | N | |
≥1.0 | % | ||
≥100 | kpsi | ||
Макрос гнуть наведенную потерю | |||
радиус 1Turns @5mm | 1550nm | ≤0.15 | dB |
радиус 1Turns @5mm | 1625mm | ≤0.45 | dB |
радиус 1Turns @7.5mm | 1550nm | ≤0.08 | dB |
радиус 1Turns @7.5mm | 1625mm | ≤0.25 | dB |
радиус 1Turns @10mm | 1550nm | ≤0.03 | dB |
радиус 1Turns @10mm | 1625mm | ≤0.10 | dB |
Покрывая сила прокладки | Типичная средняя сила | 1,5 | N |
Пиковая сила | ≥1.3 ≤8.9 | N | |
Параметр подверженности корозии динамического напряжения | 27 |
Особенности
- Высокопрочный член прочности пряжи aramid обеспечивает высокие прочность на растяжение и долгосрочную стабильность в передаче
- Небольшой наружный диаметр, легковес, плам-retardant, легкий для того чтобы обнажать, низко- амортизация, физически мягкая
- Direct соединяя между плотными кабелями буфера и никакие коробка или отрезок провода сопутствующего мероприятия
- Соответствующий для установки, деятельности, и удобного для обслуживания
Применение
- Здание к строя соединяясь кабелю
- Крытый мягкий кабель вдоль стены, потолок, между слоями и в проводниках
- Соедините отрезки провода, быстрые соединители и гибкие провода для оборудования связи
