Не трубка металла центральная свободная на открытом воздухе вокруг кабеля 7.2mm GYFXTY
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xКуртка кабеля | черный | Материал оболочки | PE |
---|---|---|---|
Отсчет волокна | 4 ядра | Размер кабеля | 7,2 мм |
Применение | FTTH воздушное, трубопровод | Член прочности | FRP, пряжа aramid |
Высокий свет | Кабель свободной трубки на открытом воздухе круглый,Свободный кабель 7.2mm трубки,Кабель трубки GYFXTY свободный |

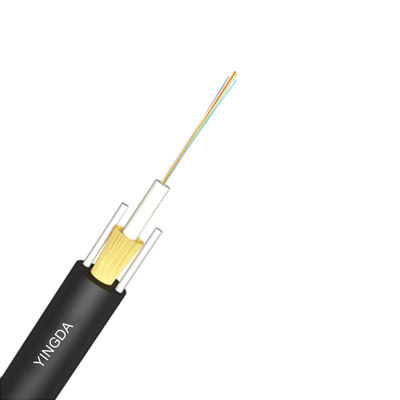

Трубка неметалла центральная свободная на открытом воздухе вокруг кабеля 7.2mm GYFXTY
Волокна расположены в свободную трубку сделанную из высокой пластмассы модуля. Трубки заполнены с водостойкой заполняя смесью. Наружный трубка PBT свободная, там пряжа aramid (Кевлар) для члена прочности, и член прочности 2 параллельный FRP помещен на обеих 2 сторонах. Кабель завершен с оболочкой полиэтилена (PE).
Применение
- Воздушные держатель или трубопровод
Особенности
- Хорошее представление механических и температуры.
- Высокопрочная свободная трубка которая гидролиз устойчивый.
- Особенная смесь завалки трубки обеспечить критическую защиту волокна.
- Задавите сопротивление и гибкость.
- FRP обеспечивают прочность на растяжение.
- Небольшая установка диаметра, облегченных и дружелюбных.

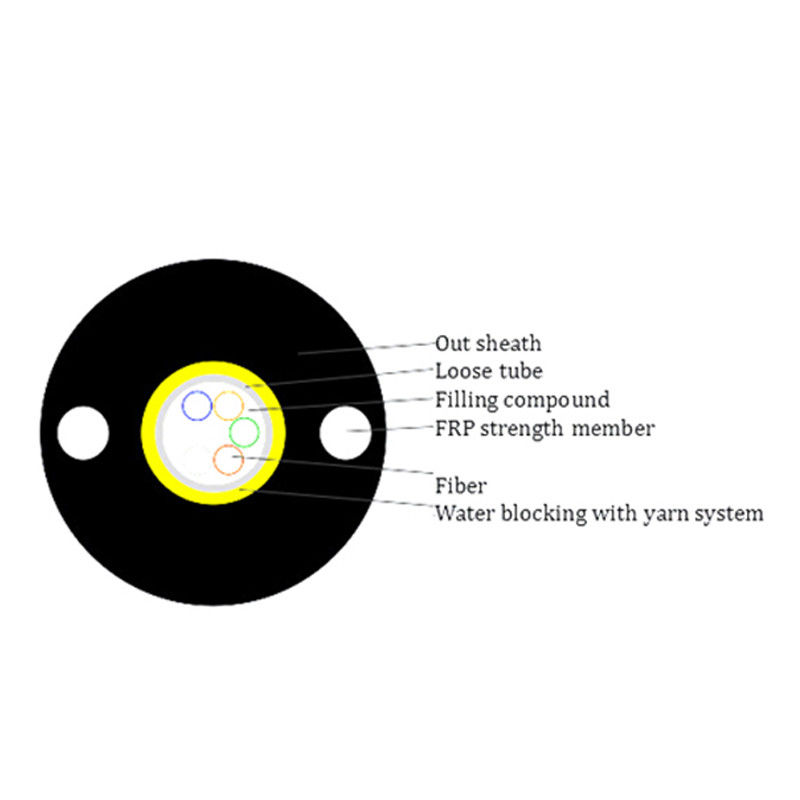

Структура кабеля
Тип кабеля | GYFXTY | |
Номер волокна | 2~24core | |
Барьер влаги | Вода преграждая ленту | |
Свободная трубка | материал | PBT |
диаметр | Ф2.2 (наружное/внутреннее) | |
Трубк-заполнять | Compoun завалки трубки | |
Член прочности | материал | FRP |
диаметр | 2 ПК | |
Наружная оболочка | материал | PE |
диаметр | 1.8±0.2mm |
Цвет волокна
Номер волокна в трубка 8cores | 1 | 2 | 3 | 4 | 5 | 6 |
Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | |
7 | 8 | 9 | 10 | 11 | 12 | |
Красный | Черный | Желтый цвет | Фиолет | Пинк | Aqua | |
Цвет 13~24 будет отмечен с черным трейсером. Для черного цвета не не нужен маркированный черный трейсер, использует цвет природы вместо. |
Характеристика кабеля механическая
ядр | Диаметр кабеля | вес |
2~24 | 7.2mm | 45±2kg/km |
Минимальный радиус загиба (mm) | Долгосрочность | 10D |
Минимальный гнуть Радиус (mm) | Недолгосрочный | 20D |
Минимальное позволяемое Прочность на растяжение (n) | Долгосрочность | 500 |
Минимальное позволяемое Прочность на растяжение (n) | Недолгосрочный | 1200 |
Нагрузка толкотни (N/100mm) | Долгосрочность | 300 |
Нагрузка толкотни (N/100mm) | Недолгосрочный | 1000 |
Деятельность температура (℃) | -40+70 | |
Установка температура (℃) | -20+60 |
Характеристика волокна
Стиль волокна | Блок | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3-300 | |
Условие | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
Амортизация | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
Рассеивание | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | Dispresion |
1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
Ширина полосы частот | 850nm | MHZ.KM | ---- | ---- | ≧400 | ≧160 | Ширина полосы частот |
1300nm | MHZ.KM | ---- | ---- | ≧800 | ≧500 | ||
Нул длин волны рассеивания | nm | 1300-1324 | ≧1302, ≤1322 | ---- | ---- | ≧ 1295, ≤1320 | |
Нул наклонов рассеивания | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
PMD максимальное индивидуальное Fibr | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
Значение связи дизайна PMD | Ps (nm2*k m) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
Λc критической длины волны волокна | nm | ≧ 1180, ≤1330 | ≧1180, ≤1330 | ---- | ---- | ---- | |
Выключение кабеля λcc длины волны | nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
Численный Апертура (NA) | ---- | ---- | 0,200+/ -0,015 | 0.275+/-0. 015 | 0.200+/-0 .015 | ||
Шаг (середина двухнаправленного измерение) | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Незакономерности над волокном длина и пункт | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
Скачкообразность | ||||||
Backscatter разницы коэффициент | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
Единообразие амортизации | dB/km | ≤0.01 | ≤0.01 | |||
Dimater ядра | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | ||
Диаметр плакирования | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
Не-циркулярность плакирования | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
Покрывая диаметр | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
Покрывать/зяблик концентрически ошибка | um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 |
Покрывать не циркулярность | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
Ядр/ошибка conentricity плакирования | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
Скручиваемость (радиус) | um | ≤4 | ≤4 | ---- | ---- | ---- |
Пакет
материал 1.Packing: Деревянный барабанчик |
длина 2.Packing: стандартная длина кабеля будет 2 km. Другая длина кабеля также доступна если требуется клиента |
