Закрытие соединения оптического волокна Оризонтал, подземное ядр закрытия 96 соединения волокна
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Материал | ПК | Порты кабеля | 3in 3out |
|---|---|---|---|
| Максимальная емкость | волокно 96 сердечников bunchy, 144cores для волокна тесемки | Диаметр кабеля | 8-20mm |
| Размерности | 430x180x125 mm | количество подноса соединения | 4 шт |
| емкость подноса соединения | 24fibers/36 волокон (тесемка) | логос клиента | О'КЕЙ |
| Образца | О'КЕЙ | ||
| Высокий свет | Корпус сращивания оптического волокна,Закрытие оптического волокна совместное |
||
Характер продукции
Горизонтальное приложение соединения оптического волокна под земным ядром закрытия 96 соединения волокна
Горизонтальные 3 в вне закрытии соединения оптического волокна 3, под земным ядром закрытия 96 соединения волокна
Модель: ГДЖС-Х010
Применение: антенна, подземная, стен-установка, трубопровод-установка, хандхоле-установка.
Температура окружающей среды от -40℃ к +65℃.
ССтруктуре соединяя коробки волокна
Спецификации
| Внешний размер (ЛксВксХ) | 430кс180кс125 (мм) |
| Вес (исключая внешней коробки) | 2500г-2825г |
| Количество портов входа/выхода | 3 (части) на каждой стороне (итоге 6 частей) |
| Диаметр кабеля волокна | Φ8-Φ20 (мм) |
| Емкость ФОСК |
Бунчь: 12-96 (ядри) Лента: максимальные 144 (ядри) |
| Внутренний диаметр | 320кс120кс100 (мм) |
| Емкость подноса соединения | Бунчь: 12, 24 (ядри); Лента: 3 (части) |
Главные компоненты
| Нет. | Имя компонентов | Количество | Использование | Примечания | |
| 1 | Расквартировывать | 1 набор | Защищая кабельные сростки волокна во всем |
|
|
| 2 |
Поднос соединения оптического волокна (ФОСТ) |
максимальные 6 ПК (бунчь) максимальное 4пкс (лента) |
Фиксируя теплоусаживающий защитный рукав и удержание волокон | ||
| 3 | Учреждение | 1 набор | Фиксируя усиленное ядр кабеля волокна и ФОСТ | ||
| 4 | Штуцер уплотнения | 1 набор | Запечатывание между крышкой ФОСК и дном ФОСК | ||
| 5 | Штепсельная вилка порта | 6 частей | Герметизируя пустые порты | ||
| 6 |
Давление клапан испытания |
1 набор | После впрыскивать воздух, он использован для испытания давления и испытания запечатывания | Конфигурация согласно требованию | |
| 7 | Зарывать производный прибор | 1 набор | Производный металлические компоненты волокна привязывают в ФОСК для соединения еартхинг | Конфигурация согласно требованию | |
Главные аксессуары и особенные инструменты
| Нет. | Имя аксессуаров | Количество | Использование | Примечания |
| 1 | Теплоусаживающий защитный рукав | Защищая соединения волокна | Конфигурация согласно емкости | |
| 2 | Связь нейлона | Волокно отладки с защитным пальто | Конфигурация согласно емкости | |
| 3 | Лента изоляции | 1 крен | Увеличивая диаметр волокна привязывает для легкой отладки | |
| 4 | Лента уплотнения | 1 крен | Увеличивая диаметр кабеля волокна который приспосабливает внутри с штуцером уплотнения | Конфигурация согласно спецификации |
| 5 | Крюк смертной казни через повешение | 1 набор | Для воздушной пользы | |
| 6 | Провод еартхинг | 1 часть | Класть до конца между приборами еартхинг | |
| 7 | Истирательная ткань | 1 часть | Царапать кабель волокна | |
| 8 | Обозначая бумага | 1 часть | Обозначая волокно | |
| 9 | Особенный ключ | 3 части | Зажимные болты, завинчивая гайку усиленного ядра | |
| 10 | Измеряя бумага | 1 часть | Измерить круг, чего свой диаметр увеличен с лентой уплотнения | |
| 11 |
Трубка буфера
|
быть решенным клиентами | Прицепленный к волокнам и зафиксированный с ФОСТ, управляя буфер | Конфигурация согласно требованию |
| 12 | Осушитель | 1 сумка | Положенный в ФОСК перед герметизировать для десиккатинг воздуха. |
диаграмма 1 диаграмма 2
тип тип сторона коробки соединения волокна встроенный коробки соединения волокна верхней части горизонтальный

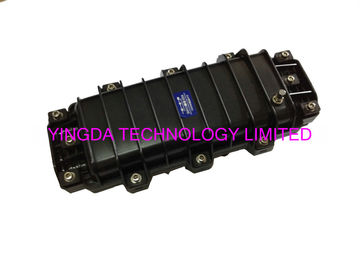

- коробка сделана из материала ПК высокопрочного инженерства пластикового, идеальных ручных работ. (диаграмма 1&2)
- закрытие с помарками нержавеющей стали для открытия и для того чтобы закрыть коробки, стандарта оборудованной с особенным инструментом ключа. (диаграмма 1&2)
диаграмма 3 диаграмма 4

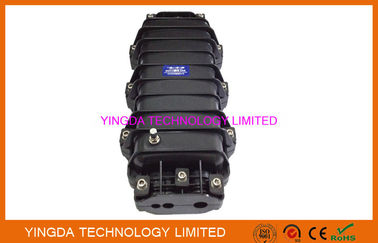

- ярлык на верхней части распределительной коробки волокна, содержание главным образом включают: название продукта, модель, емкость, дата продукции. см. диаграмму 3

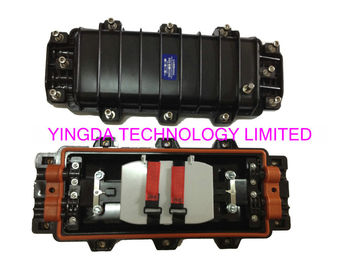

- внутренность итог загерметизированный с красным резиновым кругом, водоустойчивый, пылезащитным. смогите быть использовано вне жесткой окружающей среды, ОН нелегально, люка -лаза, держателя стены, установленного поляка, антенны, етк. видеть диаграмму 4
диаграмма 5 диаграмма 6

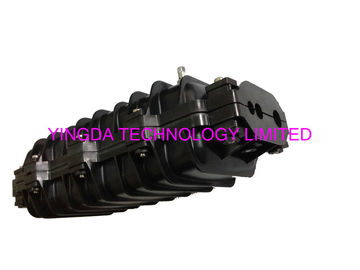

- порты кабеля является следующим: 3 иньпорт, 3 оутпорц. диаметр кабеля отдельно является следующим: 8-20мм, 8-16мм, 8-13мм, как диаграмма 5 &6
- клапан воздуха опционный когда заказ. если потребность клиента, будет оборудованный с ей, то как диаграмма 6.
диаграмма 7 диаграмма 8
закрытие соединения волокна может установить ПК максимума 4 24 подноса волокон, каждый поднос с держателями пластикового рукава. см. диаграмму 7.
полностью поднос соединения перекрытие друг с другом, и починка на закрытии с винтами, поэтому он будет не сломанный на длинном транспорте. см. сигуре 8.
