48 ядров FTTH падают Splitter 1x32 купола приложения механического оптического волокна кабеля IP68 совместный

Место происхождения Китай
Фирменное наименование YINGDA
Сертификация ISO,SGS
Номер модели GJS-M5-JFT
Количество мин заказа 100 PCS
Цена Negotiable
Упаковывая детали 1pc/коробка, коробка коробки 4 ПК
Время доставки 5-15days после оплаты
Условия оплаты Т/Т или западное соединение, Л/К
Поставка способности 50,000пкс в месяц

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Форма Купол/вертикальное Максимальная емкость 48 волокон ядров одиночных
Порт кабеля 1 среднее sapn (uncut порт) + 4 круглых порта диаметр кабеля Φ7mm~Φ18 mm
Материал Тело PP + поднос ABS qty подноса соединения ПК max.6
Размер φ230*445 mm Вес 3,5 КИЛОГРАММА
Герметизируя метод механическое уплотнение водоустойчивый класс IP65
Применение держатель воздушных, поляка, держатель стены, похороненный трубопровод, etc qty splitter мини splitter 1x32, 1x16, 1x8, 1x4, 1x2 или серия 2xN
Высокий свет

Приложение оптического волокна IP65 совместное

,

Закрытие купола оптического волокна IP65

,

Приложение оптического волокна механического уплотнения совместное

Оставьте сообщение
Характер продукции

48 ядров FTTH падают Splitter 1x32 1x16 1x8 купола приложения механического оптического волокна кабеля IP68 совместный



Уплотнение FOSC Uncut купола оптического волокна закрытия соединения сплавливания ядров Splitter 48 PLC 1x16 механическое





Закрытие соединения стекловолокна GJS-M5-JFT тип приложение купола, который использован для непосредственного отношения во время передачи стекловолокна, и обеспечивает совместное предохранение от соединения, с 4 круглыми отверстиями кабельного ввода и 1 эллиптическим отверстием кабельного ввода; оно принимает механическое уплотнение; его можно использовать для накладных расходов, установки поляка, установки стены и похороненной установки; хорошее проведение запечатывания, простая установка и широкий ряд применения.



Спецификация

Модель GJS-M5-JFT
Размер Φ230*445mm
Entry&exit кабеля (или средние пядь) + 4 круг 1oval
Диаметр кабеля Φ7-18 mm
Емкость подноса соединения 24 одиночных ядра
Qty Максимальн Подноса 6pcs
Qty Максимальн Соединять 144cores (одиночное волокно)
Коэффициент Максимальн Разделять 1:16 (2pcs), 1:32 (1pc),
Герметизируя метод Продетое нитку механическое уплотнение, силиконовая резина
Радиус погнутости стекловолокна ≥ 40mm
Дополнительная потеря оптического видеодиска ≤ 0.01dB
Диапазон температур - 20 ° C | + 60 ° C
Боковое сопротивление давления ≥ 2000N/10cm
Сопротивление удара ≥ 20n. M
Ранг защиты IP65



Особенности

  • Все индексы представления продукта соотвествуют национального стандарта коробки соединителя YD/t 814,1.
  • порты кабеля 5pcs: 4round и овальные порты 1, которое могут получать доступ к оптическому кабелю φ 7 - φ 18, uncut функция доступны
  • Наружное тело коробки сделано высокопрочных проектируя пластмасс и высокого инжекционного метода литья давления с против старения агентом. Оно имеет характеристики облегченной, высокой механической прочности, сильной коррозионной устойчивости, сопротивления молнии и длинного срока службы.

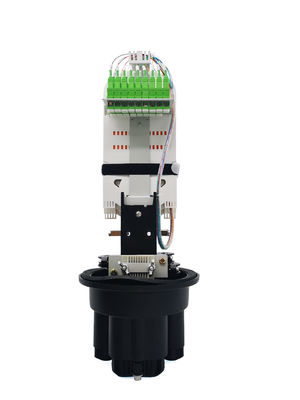

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------48 ядров FTTH падают Splitter 1x32 купола приложения механического оптического волокна кабеля IP68 совместный 0

  • Наложенный поднос сплавливания волокна структуры и независимое заземляющее приспособление изоляции в коробке делают конфигурацию, расширение и кабель номера ядра волокна заземляя гибкими, удобными и безопасными.
  • Компоненты и крепежные детали металла внутри и вне коробки сделаны из нержавеющей стали, могущие понадобиться в различных окружающих средах.

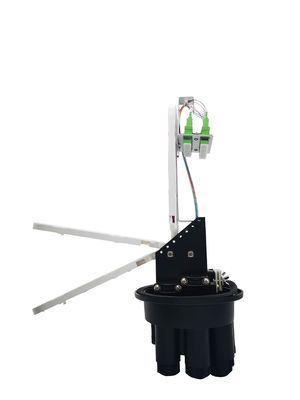

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------48 ядров FTTH падают Splitter 1x32 купола приложения механического оптического волокна кабеля IP68 совместный 1

  • 48cores нагрузит подносы 3pcs, 1 для splitter, и 2 для сплавливания. Каждый поднос может сплавливание соединить одиночное волокно 24cores. Каждый поднос с прозрачной крышкой, большой направляя областью и разумным радиусом загиба, подносами фиксирует на кронштейне переходника металла с винтами. Трубка splitter может зафиксировать в подносе.

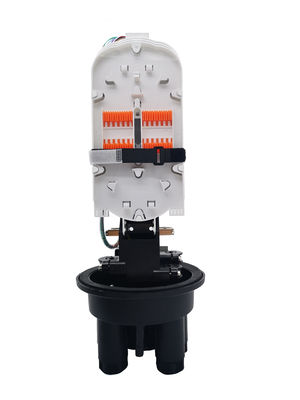

48 ядров FTTH падают Splitter 1x32 купола приложения механического оптического волокна кабеля IP68 совместный 2

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

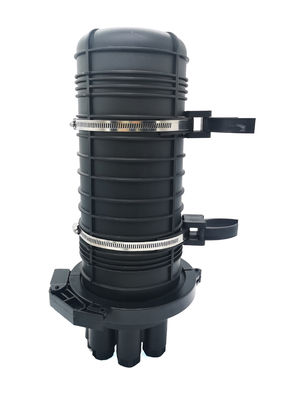

48 ядров FTTH падают Splitter 1x32 купола приложения механического оптического волокна кабеля IP68 совместный 3

  • Крепежные плиты для 1x16 могут быть как внизу изображения, оно могут держать максимальные переходники 18SC, для 1x16 или 2x16 со спиральной трубкой или ny связью тонны для того чтобы зафиксировать на месте.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------

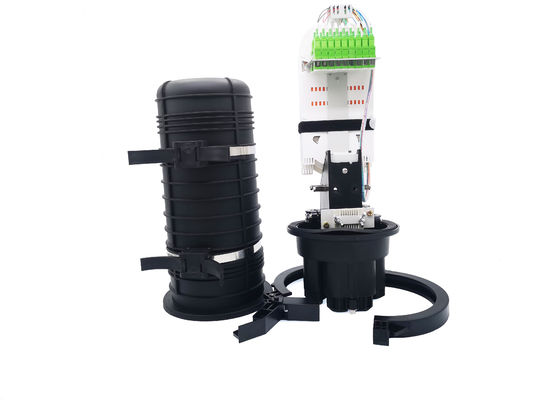

48 ядров FTTH падают Splitter 1x32 купола приложения механического оптического волокна кабеля IP68 совместный 4

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



Стандартный аксессуар:

наборы держателя поляка, пластиковый ключ, внутренний ключ шестиугольника, резиновое запечатывание и наборы для портов кабеля, рукав предохранения от сокращения жары, метки номера, связь нейлона, etc.

48 ядров FTTH падают Splitter 1x32 купола приложения механического оптического волокна кабеля IP68 совместный 5

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Инсталляционный процесс приложения оптического волокна совместный



Оптический кабель входит в от финансового контроля оптического кабеля на основании.

Держатель кабеля использован для того чтобы запереть кабель, и стальное ядр прорезано в усиленный столбец ядра и отжало плотно.



1. Установка оптического кабеля с овальным отверстием:

Примите вне резиновую колодку, пластиковый блок и пластиковая штепсельная вилка в эллиптическом отверстии, пропуски оптического кабеля через резиновую колодку, и после этого пряжка на пластиковом блоке, в конце концов добавляют пластиковую штепсельную вилку, используют ключ для того чтобы затянуть болт и запереть основание для выполнения запечатывания входа оптического кабеля.



2. Установка оптического кабеля 4round:

Винт с пластиковой гайки небольшого отверстия кабельного ввода, принимает вне штепсельную вилку sealant φ 27, устанавливает аксессуары согласно последовательности показанной в диаграмме ниже, и в конце концов использует ключ для того чтобы завинтить пластиковую гайку для того чтобы загерметизировать кабельный ввод в парах.



3. Оптически разделять: принесите обнажанный оптический кабель в поднос сплавливания для сдержанной замотки, сплавливание конец отрезка провода и кабель кончает конец в слоте сплавливания, вводит соединитель отрезка провода во вход переходника, ввести входной сигнал splitter PLC к выходу переходника, выход splitter введен в конец входного сигнала переходника, и оптический кабель приведен вне на выходе переходника в конце концов.



4. Сразу сплавливание: введите кабель батта в поднос сплавливания на сдержанные замотка, тогда сплавливание 2 конца в слотах сплавливания.



--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Применение: похороненное diret, трубопровод, антенна, радиосвязь, чернь, CATV, шоссе, широкополосная компания, etc.48 ядров FTTH падают Splitter 1x32 купола приложения механического оптического волокна кабеля IP68 совместный 6
